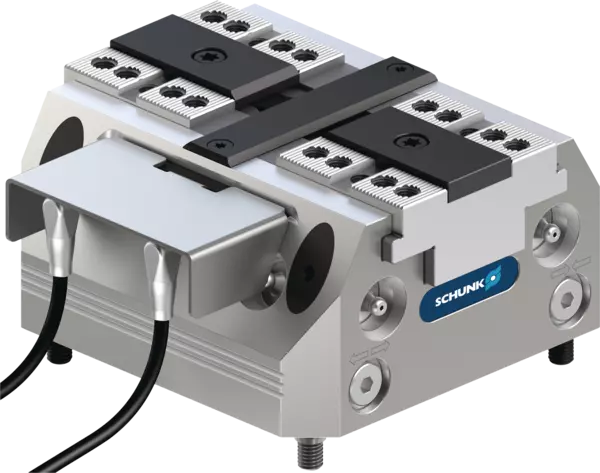

KSP3-LH 140-IM
Pneumatische 2-Backen-Kraftspannblöcke mit induktiver Backenabfrage
Ident.-Nr. 1467566
Pneumatischer Kraftspannblock Standard
Produktmerkmale:
Produktmerkmale:
- 2-Backen-Kraftspannblock
- Zentrisch spannend
- Langhub
- Induktive Backenabfrage
- Grundbacken: Spitzverzahnung und Kreuzversatz
- Abmessungen: 140 x 140 x 72,7 mm
- Spannkraft bei max. Betriebsdruck: 15 kN
- Hub pro Backe: 7 mm
- Max. Backenhöhe: 120 mm
- Wiederholgenauigkeit: 0.01 mm
- Betriebsdruck: 2 - 9 bar
- Luftverbrauch pro Doppelhub bei 6 bar: 2300 cm³
- Schließ-/Öffnungszeit: 0.3 s
- Gewicht: 7.1 kg
Technische Details
| 片側ストローク [mm] | 7.0 |
|---|---|
| 最大作動圧力での把持力 [kN] | 15.0 |
| 最低作動圧力 [bar] | 2.0 |
| 最大作動圧 [bar] | 9.0 |
| バイスの繰り返し精度 [mm] | 0.01 |
| 最大ジョー高さ [mm] | 120.0 |
| ダブルストローク時の圧縮空気消費量 (6 bar) [cm³] | 2300.0 |
| 閉 / 開時間 [s] | 0.3 |
| 重量 [kg] | 7.1 |
納品内容
クランピング力ブロック、取付けネジ、カバープラグ、クランプスリーブ、止めネジ、誘導型近接スイッチ、取扱説明書付き
把持力
クランプ力は、距離「H」において、最大圧力でジョーに発生する個々の力の算術和です。
クランピングスライダー位置をモニター (誘導型)
近接スイッチ（例：「オープン」と「クランプ」）を使用して、ベースジョーの端の位置から 2 つのジョーの位置を監視することが可能。
バイスの高さの公差
±0.04 mm。
ご要望に応じて、同じ高さのクランピングブロックをご用意いたします。
繰り返し精度
連続ストローク 100 回の停止位置分布の結果。
メンテナンスと修理
TANDEMバイスのメンテナンスには、当社の専用グリスLP 410 (品番0184213) をご使用ください。
