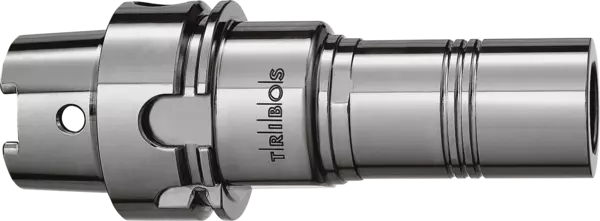

TRIBOS-S HSK-A 40 Ø10x80
Polygonspannfutter
Ident.-Nr. 205103
TRIBOS-S HSK-A 40 Ø10x80, Werkzeughalter
- Polygonspannfutter
- Baureihe: TRIBOS-S
- Werkzeughalterschnittstelle: HSK-A 40
- Spanndurchmesser: 10 mm
- Auskraglänge: 80 mm
- Rundlaufgenauigkeit: < 0,003 mm bei 2,5 x D
- Wuchtgüte: G2,5 bei 25.000 1/min oder Umax < 1 gmm
- Min. Drehmoment: 20 Nm
Technische Details
| Technologie | Polygonspannfutter |
|---|---|
| Baureihe | TRIBOS-S |
| Werkzeughalterschnittstelle | HSK-A 40 |
| Werkzeughalternorm | DIN ISO 12164-1 |
| Spanndurchmesser D1 | 10 mm |
| D2 [mm] | 16.0 |
| D3 [mm] | 18.1 |
| D4 [mm] | 32.0 |
| Auskraglänge L1 [mm] / [inch] | 80 mm / 3.1" |
| L2 [mm] | 42.0 |
| L3 [mm] | 10.0 |
| L4 [mm] | 40.0 |
| L5 [mm] | 42.2 |
| L6 [mm] | 60.0 |
| G | M8x1 |
| Min. Drehmoment [Nm] | 20.0 |
| Gewicht [kg] | 0.4 |
| Standardlänge | ja |
Ausführung
Optimal für die leichte Zerspanung – Radialkräfte beachten
Rundlaufgenauigkeit
< 0,003 mm bei 2,5 x D
Wuchtgüte
G2,5 bei 25.000 1/min oder Umax < 1 gmm
Werkzeugschaftqualität
h6
Zwischenbüchsen
Weitere Schaftdurchmesser sind über Zwischenbüchsen spannbar
Datenträger
Bohrung für Datenträger nach DIN 69873
MMS (Minimalmengenschmierung)
MMS-taugliche Ausführung auf Anfrage lieferbar
Werkzeughalterwechsel
Für automatischen Werkzeughalterwechsel
Längenverstellschraube
Mit Einstellschraube zur axialen Längenverstellung
Individuell
Weitere Größen und kundenspezifische Ausführungen sind auf Anfrage erhältlich
