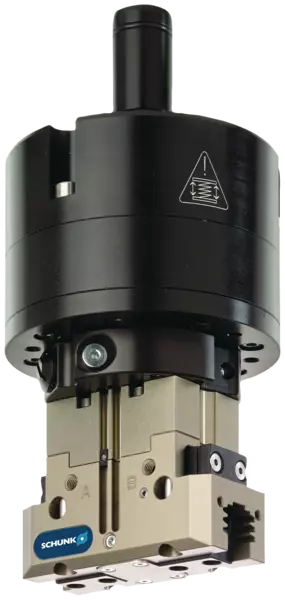

GSW-B-AGE-XYZ 150
ID 308436
- 최대 주위 온도: 90 °C
- 손잡이 직경: 20 mm
기술 세부 정보
| 중량 [kg] | 1.1 |
|---|---|
| 최대 허용 가능 RPM [1/min] | 20.0 |
| 정격 가동 압력 압축 에어 [bar] | 6.0 |
| 최소 가동 압력 압축 에어 [bar] | 4.0 |
| 압축 에어의 최대 가동 압력 [bar] | 8.0 |
| 정격 가동 압력 냉각수 [bar] | 40.0 |
| 최소 가동 압력 냉각수 [bar] | 20.0 |
| 최대 냉각제 가동 압력 [bar] | 50.0 |
| 최소 주위 온도 [°C] | 5.0 |
| 최대 주위 온도 [°C] | 90.0 |
| 보정 XY [mm] | 1.5 |
| 보정 Z [mm] | 2.7 |
| 각도 굴절 [°] | 5.5 |
| 굴절 회전 [°] | 3.5 |
| 회전 보상 토크 [Nm] | 0.2 |
| 직경 D [mm] | 90.0 |
| 높이 Z [mm] | 129.1 |
| 모멘트 Mx 최대 [Nm] | 40.0 |
| 모멘트 My 최대 [Nm] | 60.0 |
| 모멘트 Mz 최대 [Nm] | 40.0 |
| 포스 Fz 최대 [N] | 1100.0 |
해당 그리퍼는 별도로 주문해야 합니다.
그리퍼 관련 값은 다음 페이지를 참조하십시오.

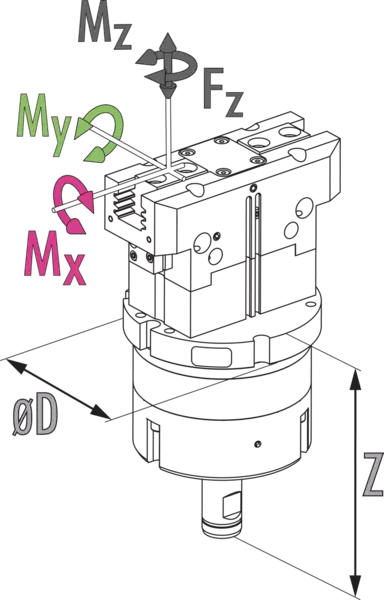

치수 및 최대 로드

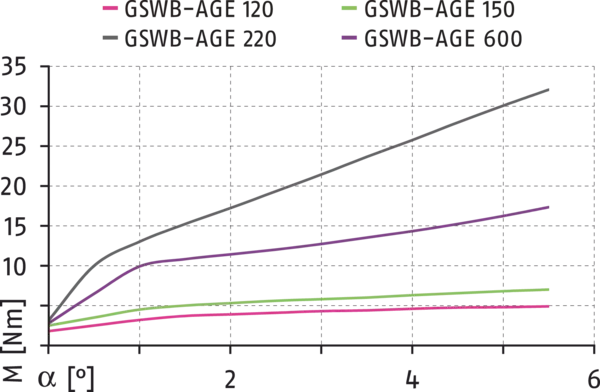

보정각

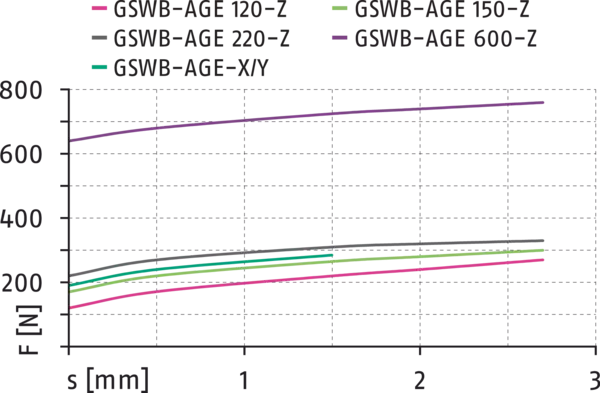

보정 이동
치수 및 최대 로드
힘과 토크에 대한 그리퍼의 각 크기를 참조하십시오.
보정각
- X축:
- 보정각
- Y축:
- 리셋 모멘트
보정 이동
- X축:
- 보정 이동
- Y축:
- 리셋 포스
Obecné pokyny k řadě
Uchopovací síla
odkazuje na kombinaci GSW-B s chapadlem odpovídajícího názvu a představuje minimální dostatečnou uchopovací sílu.
Délka prstu
se měří od referenčního povrchu jako vzdálenost P ve směru hlavní osy.
Opakovatelná přesnost
je definována jako rozložení koncových poloh během 100 po sobě jdoucích zdvihů.
Zavírací a otvírací časy
Uvedené časy závisí na průtoku a tlaku hnacího média a z nich vyplývajících elektrických odporech.
Princip fungování
Rozdělovač tlaku a kinematika klínového háku
Materiál těla
Hliníková slitina, eloxovaná
Materiál základních čelistí
Ocel, černěná
Materiál rozhraní vřetena
Hliníková slitina
Spouštění
hydraulicky pomocí strojní chladící kapaliny (filtrovaná, max. velikost částic 30 μm) nebo pneumaticky s filtrovaným stlačeným vzduchem v souladu s normou ISO 8573-1: 2010 [7:4:4].
Záruka
24 měsíců
Parametry životnosti
na vyžádání
Rozsah dodávky
Montážní šrouby, středicí prvky, montážní pokyny (provozní příručka s prohlášením o zapracování jsou k dispozici on-line) Úchyt není součástí dodávky a je nutné jej objednat samostatně v požadovaném provedení.
