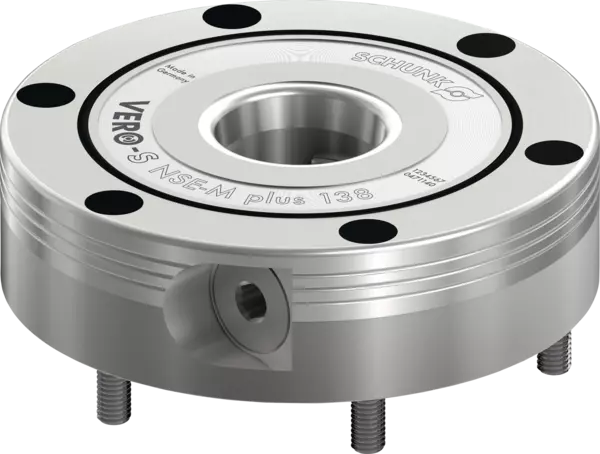

NSE-M plus 138
Clamping modules
ID 471140
Clamping module standard
- Manually clamped system
- Dimensions: Ø138 x Ø110 x 43 mm
- Pull-down force: 2.5 kN
- Repeat accuracy: < 0.005 mm
- Actuation torque: 15 Nm
- Weight: 4 kg
Technical details
| Diameter [mm] | 138.0 |
|---|---|
| Neerhaalkracht [kN] | 2.5 |
| Aandrijfhoek [°] | 110 |
| Ontgrendelingskoppel [Nm] | 15.0 |
| Rondloopnauwkeurigheid [mm] | < 0.005 |
| Gewicht [kg] | 4.0 |
Levering
Klemmodule, montageschroeven, O-ringen, afdekkappen, activeringssleutel, bedieningshandleiding; zonder klempennen; zonder activeringssleutel
