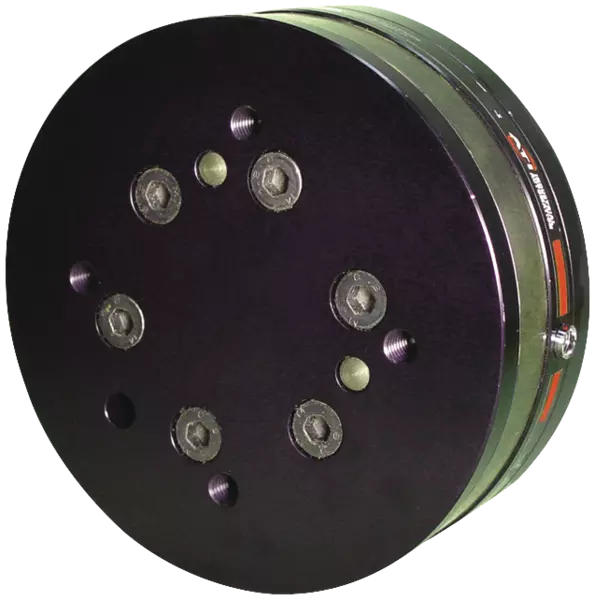

FTN-Omega-160 SI-1500-240
Alternative products:
- evaluation via: EtherNet/IP
- Measuring range Fx, Fy: ± 1500 N
- Measuring range Fz: ± 3750 N
- Measuring range Mx, My: ± 240 Nm
- Measuring range Mz: ± 240 Nm
Technical details
| evaluation via | EtherNet/IP |
|---|---|
| Weight [kg] | 2.72 |
| Calibration | SI-1500-240 |
| Measuring range Fx, Fy [N] | ± 1500 |
| Measuring range Fz [N] | ± 3750 |
| Measuring range Mx, My [Nm] | ± 240 |
| Measuring range Mz [Nm] | ± 240 |
| Overload Fx, Fy [N] | ± 18000 |
| Overload Fz [N] | ± 48000 |
| Overload Mx, My [Nm] | ± 1700 |
| Overload Mz [Nm] | ± 1900 |
| Resonant Frequency Fx, Fy, Mz [Hz] | 1300.0 |
| Resonant Frequency Fz, Mx, My [Hz] | 1000.0 |
| Resolution Fx, Fy [N] | 0.25 |
| Resolution Fz [N] | 0.5 |
| Resolution Mx, My | 0.05 |
| Resolution Mz | 0.025 |
| Diameter D [mm] | 156.5 |
| Height Z [mm] | 55.9 |
Dimensions and maximum loads
Dimensions and maximum loads
All forces and torques acting on the sensor must be within the specified measurement range.
Exceeding the measurement range will reduce the maximum number of load cycles and may lead to damage of the sensor. Please contact us if your application exceeds the measurement range.
Informations générales concernant la gamme
Conditions ambiantes extrêmes
Veuillez noter que l'utilisation dans des conditions ambiantes difficiles (ex. dans une zone avec liquide de coupe, poussière de rectification et de fonte...) peut considérablement réduire la durée de vie des produits, et n'est pas couvert par la garantie. Cependant, dans de nombreux cas nous avons une solution. N'hésitez pas à nous contacter.
Charge admissible
correspond au poids de la charge totale appliquée sur le flasque. Au moment de la conception, il est important de prêter une grande attention aux forces et moments autorisés. N'oubliez pas que tout dépassement du poids de manipulation recommandé aura pour effet de raccourcir la durée de vie.
Précision de mesure
< 1 % de la plage de mesures à 22 °C
Protection contre les éclaboussures d'eau
IP60, 65, 68 disponibles en option
Corps
Aluminium et acier inoxydable
Garantie
12 mois
