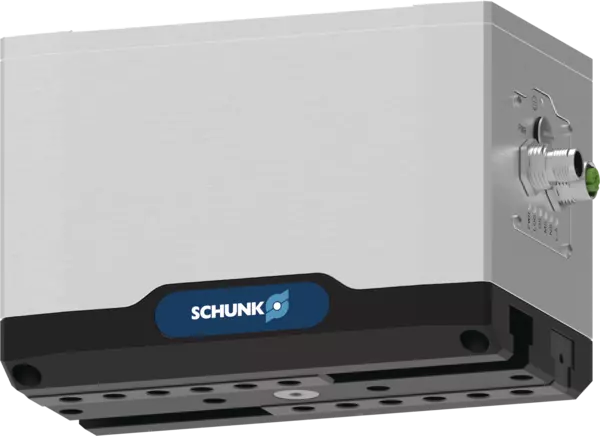

EGU 70-IL-M-B
N.º de identificação 1491567
- Curso por castanha: 70 mm
- Min. força de preensão: 650 N
- Máx. força de preensão: 1950 N
- Fonte de energia: 24 V
- Máx. temperatura ambiente: 55 °C
Detalhes técnicos
| Curso por castanha [mm] | 70.0 |
|---|---|
| Min. força de preensão [N] | 650.0 |
| Máx. força de preensão [N] | 1950.0 |
| Manutenção da força de preensão mín. [%] | 80 |
| Manutenção da força de preensão máx. [%] | 100 |
| Máx. comprimento permitido do dedo [mm] | 160.0 |
| Peso máx. permitido por dedo [kg] | 1.4 |
| Precisão de repetição (agarramento) [mm] | 0.03 |
| Precisão de repetição (posicionamento, unidirecional) [mm] | 0.05 |
| Precisão de repetição (posicionamento, bidirecional) [mm] | 0.3 |
| Tempo de fechamento [s] | 1.0 |
| Tempo de abertura [s] | 1.0 |
| Velocidade máx. (posicionamento) [mm/s] | 70.0 |
| Máx. aceleração [mm/s²] | 600.0 |
| Peso [kg] | 4.52 |
| Min. temperatura ambiente [°C] | 5.0 |
| Máx. temperatura ambiente [°C] | 55.0 |
| Classe de proteção IP, eletrônicos | 67 |
| Guia da classe de proteção IP/castanhas base | 40 |
| Classe de sala limpa ISO 14644-1:2015 | 5 |
| Comprimento X [mm] | 180.0 |
| Largura Y [mm] | 110.0 |
| Altura Z [mm] | 122.0 |
| Voltagem nominal [V] | 24.0 |
| Interface de comunicação | IO-Link |
| Consumo de corrente BasicGrip nominal [A] | 0.84 |
| Consumo de corrente BasicGrip máx. [A] | 2.16 |
| Consumo de corrente StrongGrip nominal [A] | 1.56 |
| Consumo de corrente StrongGrip máx. [A] | 2.76 |
| Consumo de corrente lógico nominal [A] | 0.16 |
| Consumo de corrente lógico máx. [A] | 0.2 |
| Momento Mx máx. [Nm] | 65.0 |
| Momento My máx. [Nm] | 105.0 |
| Momento Mz máx. [Nm] | 80.0 |
| Força axial máx. Fz máx. [N] | 1600.0 |
Dimensões e cargas máximas

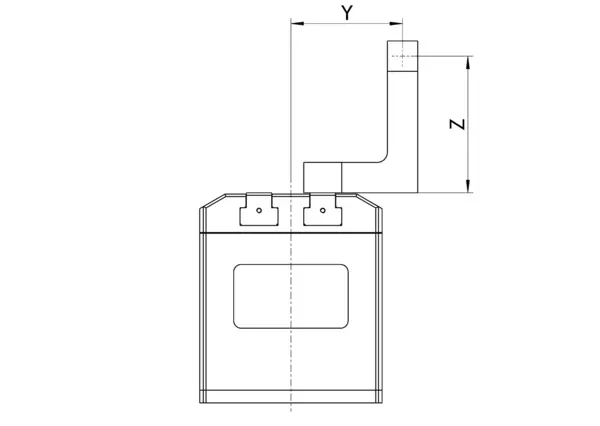

Projeção máxima permitida do dedo
Versão com dispositivo de manutenção da força de preensão
Versão sem manutenção da força de preensão
Projeção máxima permitida do dedo

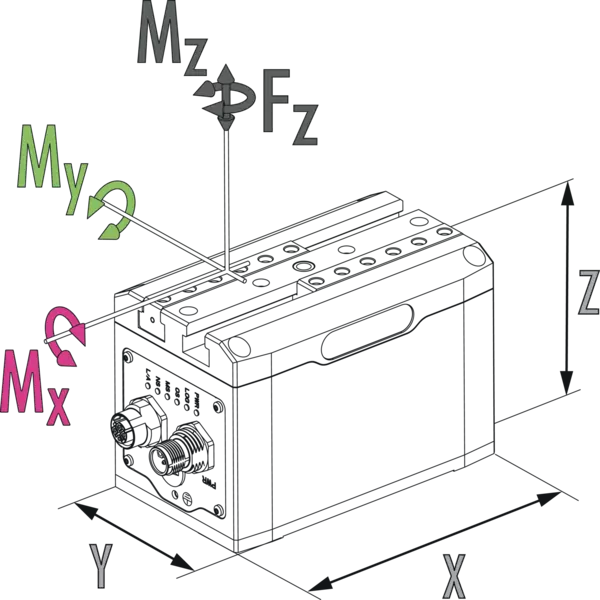

Dimensões e cargas máximas
Os momentos e forças indicados são valores estáticos, aplicam-se a cada castanha base e podem aparecer simultaneamente. As cargas podem ocorrer adicionalmente ao momento produzido pela própria força de preensão.
Projeção máxima permitida do dedo

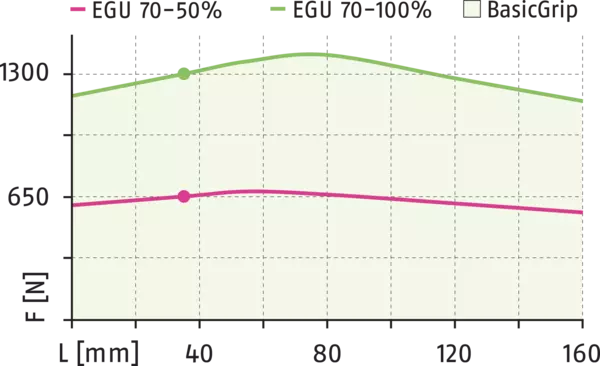

Versão com dispositivo de manutenção da força de preensão
- Eixo X:
- Comprimento do dedo
- Eixo Y:
- Força de preensão

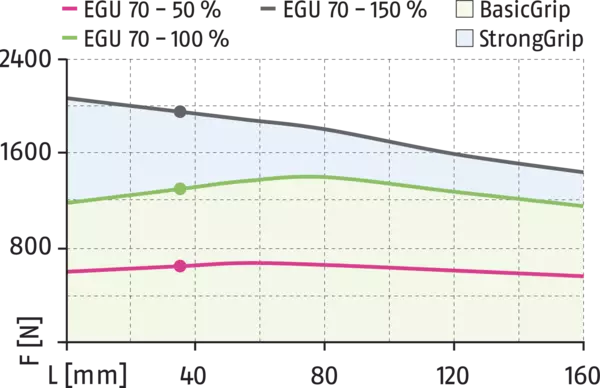

Versão sem manutenção da força de preensão
- Eixo X:
- Comprimento do dedo
- Eixo Y:
- Força de preensão
Projeção máxima permitida do dedo
Lmax é equivalente ao comprimento máximo permitido do dedo, consulte a tabela de dados técnicos.
- green
- Faixa permitida
- grey
- Faixa inadmissível
Notas gerais sobre a série
Força de preensão
é a soma aritmética da força individual aplicada a cada castanha na distância P (ver ilustração).
Precisão de repetição (agarramento)
definida como a dispersão da posição real durante 100 movimentos consecutivos de fechamento ou abertura em uma peça rígida ou um batente da peça fixo em condições constantes.
Precisão de repetição (posicionamento, unidirecional)
definido como a dispersão da posição real por castanha base durante 100 movimentos consecutivos para uma posição-alvo da mesma direção sob condições constantes.
Precisão de repetição (posicionamento, bidirecional)
definido como a distribuição da posição real por castanha base durante 100 movimentos consecutivos para uma posição-alvo de ambas as direções sob condições constantes.
Comprimento do dedo
é medido a partir da superfície de referência como a distância P na direção do eixo principal.
Tempos de abertura e fechamento (posicionamento)
Os tempos de fechamento e abertura são apenas os tempos de movimento dos dedos na velocidade máx., bem como a aceleração máxima com observância da massa máx. admissível por dedo e se refere ao percurso de deslocamento por castanha e curso de 50% do curso nominal.
Velocidade máx. (posicionamento) e aceleração máx.
é a soma aritmética da velocidade e aceleração atuando em cada castanha.
Material da carcaça
Liga de alumínio, anodizado
Material da castanha base
Aço, com proteção anticorrosão
Garantia
24 meses ou 5 milhões de ciclos BasicGrip / 3 milhões de ciclos StrongGrip (um ciclo consiste em um processo de preensão completo: "Garra aberta" e "Garra fechada")
Escopo de fornecimento
Garra incluindo informações de segurança e kit de acessórios com buchas de centralização para montagem da garra e do dedo. Instruções e software específicos do produto podem ser baixados em schunk.com/downloads-manuals and schunk.com/downloads-software.
