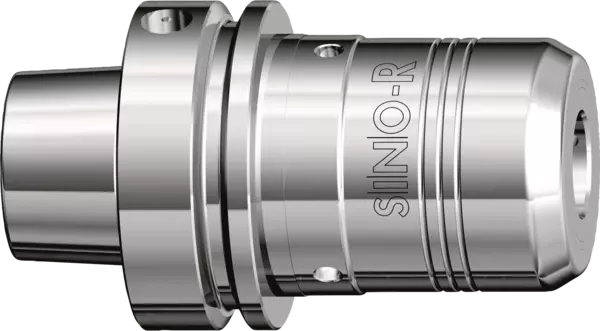

SINO-R HSK-F 63 Ø1"x85
Expansion toolholder
ID 209665
This product is being discontinued and will only be available for a limited period of time.
SINO-R HSK-F 63 Ø1"x85, Toolholders
- Expansion toolholder
- Series: SINO-R
- Toolholder interface: HSK-F 63
- Clamping diameter: 1"
- Projecting length: 85 mm
- Run-out accuracy: ≤ 0,005 mm measured in the clamping bore
- Balancing grade: G6.3 at 15,000 RPM or Umax < 1 gmm
- Min. torque: 500 Nm
Technical details
| Técnica | Portaherramientas expansible |
|---|---|
| Serie | SINO-R |
| Interfaz del portaherramientas | HSK-F 63 |
| Portaherramientas estándar | DIN 69893-6 |
| Diámetro de sujeción D1 | 1" |
| D2 [mm] | 48.5 |
| D3 [mm] | 49.72 |
| Longitud de proyección L1 [mm]/[pulgadas] | 85 mm / 3.3" |
| L2 [mm] | 58.0 |
| L4 [mm] | 36.0 |
| L5 [mm] | 59.0 |
| Par de apriete mín. [Nm] | 500.0 |
| Peso [kg] | 1.5 |
| Resistente a la refrigeración | sí |
| Longitud estándar | sí |
Concentricidad
≤ 0,005 mm medido en el orificio de sujeción
Calidad de equilibrado
G6.3 a 15.000 rpm o Umáx < 1 gmm
Calidad del zanco de la herramienta
h6
Boquillas intermedias
Los casquillos intermedios permiten sujetar vástagos con diámetros adicionales
Chips de datos
Taladros para portadoras de datos según DIN 69873
Cambios de portaherramientas
Para cambios automáticos de portaherramientas
Tornillo de ajuste de longitud
Sin tornillo de ajuste para el ajuste axial de la longitud
Individual
Otros tamaños y versiones especiales disponibles previa consulta
