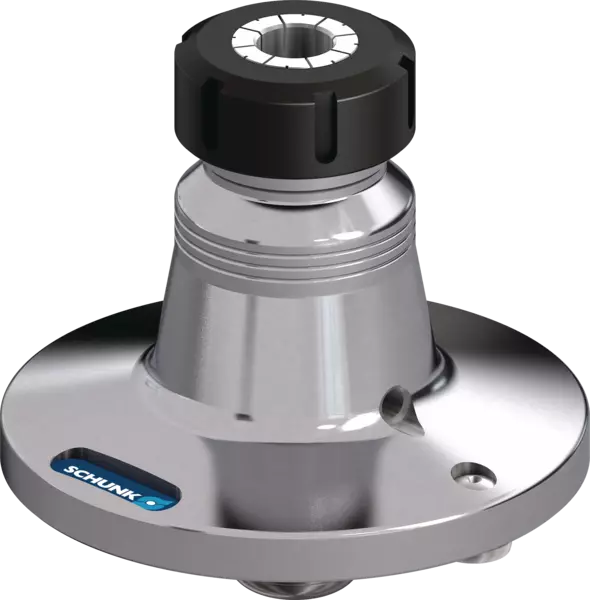

SEZ-ER40-120
Clamping Device Height Extensions
ID 471575
Clamping device height extension standard
Product features:
Product features:
- Top side for mounting of ER 40 collets
- Bottom one-way clamping pin SPx 40 with indexing pin IXB V1
- Dimensions: Ø154 x 120 mm
- Clamping diameter: 3 - 26 mm
- Max. clamping depth: 96 mm
- Clamping depth with length adjustment screw: 20 - 50 mm
- Material: Steel
- Weight: 5.3 kg
Technical details
| 지름 [mm] | 154.0 |
|---|---|
| 최소 공작물 지름 [mm] | 3.0 |
| 최대 공작물 지름 [mm] | 26.0 |
| 재료 | 강철 |
| 중량 [kg] | 5.3 |
제공 범위
콜릿 스타일 홀더, 길이 조절 나사, 클램핑 핀, 압력 스프링, 인덱싱 핀, 캡 너트(콜릿 제외)
