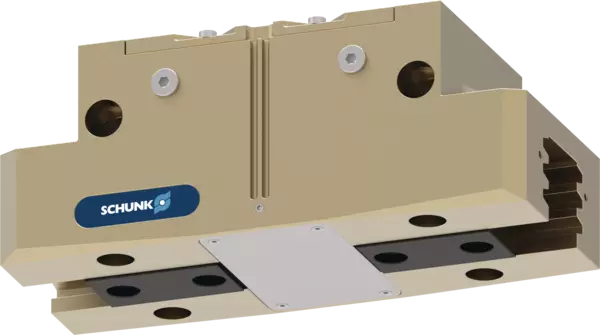

PGN-plus-P 240-1-AS
Ident.-Nr. 318642
- Hub pro Backe: 30 mm
- Schließkraft: 7800 N
- Max. Umgebungstemperatur: 90 °C
Technische Details
| 죠당 스트로크 [mm] | 30.0 |
|---|---|
| 폐쇄력 [N] | 7800.0 |
| 폐쇄력(핑거 길이 0mm) [N] | 8200.0 |
| 최소 탄성력 [N] | 2500.0 |
| 중량 [kg] | 11.6 |
| 권고 공작물 중량 [kg] | 26.5 |
| 더블 스트로크당 실린더 용량 [cm³] | 1300.0 |
| 최소 작동 압력 [bar] | 4.0 |
| 최대 작동 압력 [bar] | 6.5 |
| 정격 가동 압력 [bar] | 6.0 |
| 최소 에어 퍼지 압력 [bar] | 0.5 |
| 최대 에어 퍼지 압력 [bar] | 1.0 |
| 폐쇄 시간 [s] | 0.45 |
| 개방 시간 [s] | 0.9 |
| 스프링 포함 폐쇄/개방 시간 [s] | 0.6 |
| 최대 허용 가능 핑거 길이 [mm] | 305.0 |
| 핑거당 최대 허용 무게 [kg] | 9.5 |
| IP 보호등급 | 40 |
| 최소 주위 온도 [°C] | 5.0 |
| 최대 주위 온도 [°C] | 90.0 |
| 반복 정밀도 [mm] | 0.04 |
| 길이 X [mm] | 270.0 |
| 너비 Y [mm] | 115.0 |
| 높이 Z [mm] | 163.5 |
| 모멘트 Mx 최대 [Nm] | 280.0 |
| 모멘트 My 최대 [Nm] | 250.0 |
| 모멘트 Mz 최대 [Nm] | 260.0 |
| 최대 축 포스 Fz 최대 [N] | 14000.0 |
치수 및 최대 로드
Maximal zulässige Auskragung
파지력, O.D. 그리핑
최대 허용 핑거 추정
치수 및 최대 로드
표시된 모멘트와 포스는 정적인 값이고 각 베이스 죠에 적용되며 동시에 나타날 수 있습니다. 부하가 파지력 자체에 의해서 생성되는 모멘트에 추가로 발생할 수 있습니다.
Maximal zulässige Auskragung
파지력, O.D. 그리핑
- X-Achse:
- 핑거 길이
- Y-Achse:
- 파지력
최대 허용 핑거 추정
Lmax는 최대치의 허용 핑거 길이에 해당합니다. 기술 데이터 표를 참조하십시오.
- green
- 허용 범위
- grey
- 허용 불가 범위
Allgemeine Hinweise zur Baureihe
Greifkraft
ist die arithmetische Summe der an jeder Backe wirkenden Einzelkraft, im Abstand P (siehe Zeichnung)
Fingerlänge
wird ab derselben Bezugsfläche wie der Abstand P in Richtung der Hauptachse gemessen. Die maximal zulässige Fingerlänge gilt bis zum Erreichen des Nennbetriebsdrucks. Bei höheren Drücken ist die Fingerlänge proportional zum Nennbetriebsdruck zu verringern.
Wiederholgenauigkeit
ist definiert als Streuung der Endlage bei 100 aufeinanderfolgenden Hüben.
Werkstückgewicht
wird errechnet bei Kraftschluss mit einem Haftreibwert von 0,1 und einer Sicherheit von 2 gegen Rutschen des Werkstücks bei Erdbeschleunigung g. Bei Formschluss ergeben sich deutlich höhere zulässige Werkstückgewichte.
Schließ- und Öffnungszeiten
sind reine Bewegungszeiten der Grundbacken ohne anwendungsspezifische Greiferfinger. Ventilschaltzeiten, Schlauchbefüllungszeiten oder SPS-Reaktionszeiten sind nicht enthalten und bei der Ermittlung von Zykluszeiten zu berücksichtigen.
Wirkprinzip
Keilgetriebe mit Flächen-Kraftübertragung
Gehäusematerial
Aluminium
Grundbackenmaterial
Stahl
Betätigung
pneumatisch, über gefilterte Druckluft nach ISO 8573-1:2010 [7:4:4]
Gewährleistung
36 Monate
Lebensdauerkennwerte
auf Anfrage
Lieferumfang
Halter für Näherungsschalter, Zentrierhülsen, O-Ringe für Direktanschluss, Montageanleitung (Betriebsanleitung mit Einbauerklärung online verfügbar)
Greifkrafterhaltung
über Variante mit mechanischer Greifkrafterhaltung oder Druckerhaltungsventil SDV-P möglich
