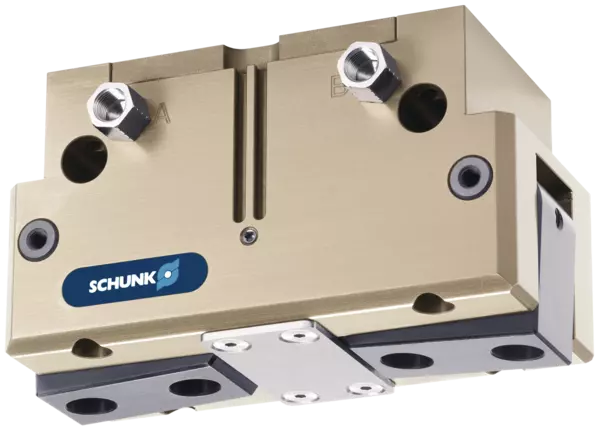

PWG-plus 160
ID 311660
- Úhel otevření: 15 °
- Zavírací moment: 100 Nm
- Max. okolní teplota: 90 °C
Technické údaje
| Uzavírací síla (u prstů o délce 0 mm) [N] | 3125.0 |
|---|---|
| Úhel otevření na čelist [°] | 15.0 |
| Úhel rozpětí na čelist [°] | 3.0 |
| Zavírací moment [Nm] | 100.0 |
| Vlastní hmotnost [kg] | 2.12 |
| Doporučená hmotnost obrobku [kg] | 3.86 |
| Objem válce na dvojitý zdvih [cm³] | 135.0 |
| Min. provozní tlak [bar] | 2.0 |
| Max. provozní tlak [bar] | 8.0 |
| Jmenovitý provozní tlak [bar] | 6.0 |
| Min. tlak vnitřního ofuku [bar] | 0.5 |
| Max. tlak vnitřního ofuku [bar] | 1.0 |
| Doba zavření [s] | 0.16 |
| Doba otevření [s] | 0.13 |
| Max. přípustná délka prstu [mm] | 200.0 |
| Max. přípustný setrvačnost na upínací čelist [kgcm²] | 560.7 |
| Třída ochrany IP | 30 |
| Min. okolní teplota [°C] | 5.0 |
| Max. okolní teplota [°C] | 90.0 |
| Opakovatelná přesnost [mm] | 0.02 |
| Délka X [mm] | 152.0 |
| Šířka Y [mm] | 72.0 |
| Výška Z [mm] | 87.5 |
| Max. moment Mx [Nm] | 103.0 |
| Max. moment Mz [Nm] | 105.0 |
| Max. axiální síla Fz max. [N] | 620.0 |
Dimensions and maximum loads
Maximum permitted finger projection
Uchopovací síla, uchopení zvenku
Křivka krouticího momentu zavírání
Maximum permitted finger projection
Dimensions and maximum loads
The indicated torques and forces are static values, apply for each base jaw, and may occur simultaneously.
Maximum permitted finger projection

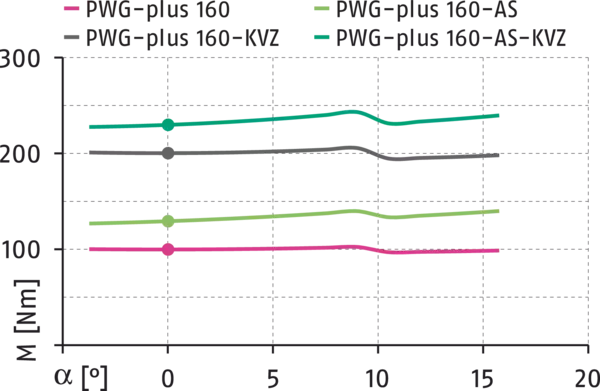

Uchopovací síla, uchopení zvenku
- Osa X:
- Bod P - délka prstu
- Osa Y:
- Uchopovací síla
Křivka krouticího momentu zavírání
- Osa X:
- Opening angle
- Osa Y:
- Closing moment
Maximum permitted finger projection
Lmax is equivalent to the maximum permitted finger length, see the technical data table.
- green
- Permitted range
- grey
- Inadmissible range
Notas gerais sobre a série
Momento de fechamento
é a soma aritmética do momento individual aplicado a cada castanha. O momento de fechamento indicado será alcançado em um ângulo de abertura de 0°. Um curso detalhado do momento de fechamento, dependendo do ângulo de abertura, pode ser obtido no diagrama "curso do momento de fechamento".
Comprimento do dedo
é medido a partir da superfície de referência como a distância P na direção do eixo principal.
Precisão de repetição
é definido como uma distribuição da posição final para 100 cursos consecutivos.
Peso da peça
é calculado para preensão forçada com um coeficiente de atrito estático de 0,1 e um fator de segurança de 2 contra o deslizamento da peça na aceleração devido à gravidade g. Para fixação de forma ou captura, existem pesos de peça permitidos significativamente mais altos.
Horários de fechamento e abertura
são tempos de movimento apenas das castanhas base, sem dedos de garra específicos da aplicação. Os tempos de comutação da válvula, os tempos de enchimento da mangueira ou os tempos de reação do PLC não estão incluídos e devem ser considerados quando os tempos de ciclo são calculados.
Princípio de funcionamento
engrenagem de alavanca guiada por força
Material da carcaça
Alumínio
Material da castanha base
anodizado duro, alumínio de alta resistência
Atuação
pneumático, com ar comprimido filtrado conforme ISO 8573-1:2010 [7:4:4].
Garantia
24 meses
Características de vida útil
mediante consulta
Escopo de fornecimento
Buchas de centralização, anéis de vedação para conexão direta, estrangulador fixo (para tamanhos 50-200), informações de segurança (instruções específicas do produto disponíveis online)
Manutenção da força de preensão
possível usando a versão com manutenção da força de preensão mecânica ou válvula de retenção de pressão SDV-P
