Ausgleichseinheit XY

AGE-XY

Bis zu 4 mm Ausgleichshub in XY
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar

Beschreibung

Ausgleichseinheit mit XY-Kompensation

Vorteile – Ihr Nutzen

ISO-Flanschbild
für die einfache Montage an die meisten Robotertypen ohne zusätzliche Adapterplatten
Robuste Gleitführung
für hohe Momentenbelastung bei minimalem Bauraum
Zentrische Verriegelung
für das Zentrieren der Einheit in definierte Lage
Pneumatischer Positionsspeicher
für eine exzentrische Verriegelung in ausgelenkter Position
Lesen Sie mehr Weniger

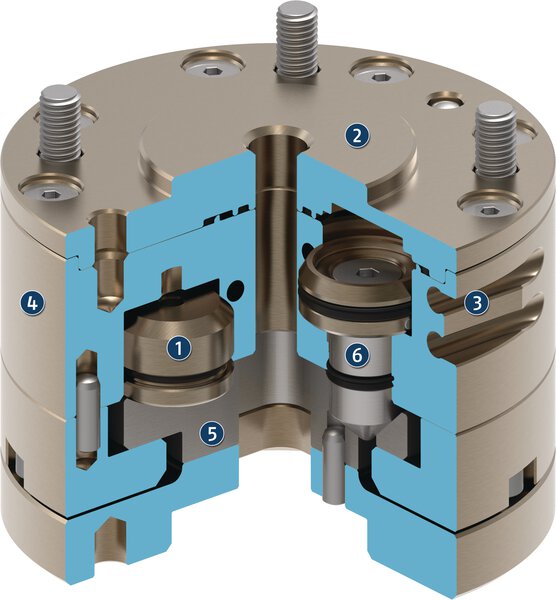

Funktionen & Highlights
Anwendungsbeispiele

6 Produkte gefunden

Gesetzte Filter
Sortieren nach
Priorität
AGE-XY-050

AGE-XY-050

Ident.-Nr. 324450
Versandfertig ab Lager
  • Ausgleichsweg XY  ± 2.5 mm
  • Auslenkung rotatorisch  ± 12 °
  • Empfohlenes Handlinggewicht vertikal  6 kg
  • Empfohlenes Handlinggewicht horizontal  4 kg
  • Verriegelungskraft  235 N
  • Max. Belastungskraft verriegelt  130 N
Mehr Produktinformationen Weniger Produktinformationen
AGE-XY-050-P

AGE-XY-050-P

Ident.-Nr. 324451
Versandfertig ab Lager
  • Ausgleichsweg XY  ± 2.5 mm
  • Auslenkung rotatorisch  ± 12 °
  • Empfohlenes Handlinggewicht vertikal  6 kg
  • Empfohlenes Handlinggewicht horizontal  4 kg
  • Empfohlenes Handlinggewicht Positionsspeicher  1.5 kg
  • Verriegelungskraft  235 N
Mehr Produktinformationen Weniger Produktinformationen
AGE-XY-063

AGE-XY-063

Ident.-Nr. 324463
Versandfertig ab Lager
  • Ausgleichsweg XY  ± 3 mm
  • Auslenkung rotatorisch  ± 12 °
  • Empfohlenes Handlinggewicht vertikal  9 kg
  • Empfohlenes Handlinggewicht horizontal  6 kg
  • Verriegelungskraft  370 N
  • Max. Belastungskraft verriegelt  200 N
Mehr Produktinformationen Weniger Produktinformationen
AGE-XY-063-P

AGE-XY-063-P

Ident.-Nr. 324464
Versandfertig ab Lager
  • Ausgleichsweg XY  ± 3 mm
  • Auslenkung rotatorisch  ± 12 °
  • Empfohlenes Handlinggewicht vertikal  9 kg
  • Empfohlenes Handlinggewicht horizontal  6 kg
  • Empfohlenes Handlinggewicht Positionsspeicher  1.8 kg
  • Verriegelungskraft  370 N
Mehr Produktinformationen Weniger Produktinformationen
AGE-XY-080

AGE-XY-080

Ident.-Nr. 324480
Versandfertig ab Lager
  • Ausgleichsweg XY  ± 4 mm
  • Auslenkung rotatorisch  ± 16 °
  • Empfohlenes Handlinggewicht vertikal  15 kg
  • Empfohlenes Handlinggewicht horizontal  10 kg
  • Verriegelungskraft  580 N
  • Max. Belastungskraft verriegelt  310 N
Mehr Produktinformationen Weniger Produktinformationen
AGE-XY-080-P

AGE-XY-080-P

Ident.-Nr. 324481
Versandfertig ab Lager
  • Ausgleichsweg XY  ± 4 mm
  • Auslenkung rotatorisch  ± 16 °
  • Empfohlenes Handlinggewicht vertikal  15 kg
  • Empfohlenes Handlinggewicht horizontal  10 kg
  • Empfohlenes Handlinggewicht Positionsspeicher  4 kg
  • Verriegelungskraft  580 N
Mehr Produktinformationen Weniger Produktinformationen

Zubehör für AGE-XY

Die folgenden Komponenten machen das Produkt AGE-XY noch produktiver – die passende Ergänzung für höchste Funktionalität, Flexibilität, Zuverlässigkeit und Prozesssicherheit.

Ersatzteile für AGE-XY

Für höchste Zuverlässigkeit und Langlebigkeit bietet SCHUNK die passende Serviceleistung für das Produkt AGE-XY.
