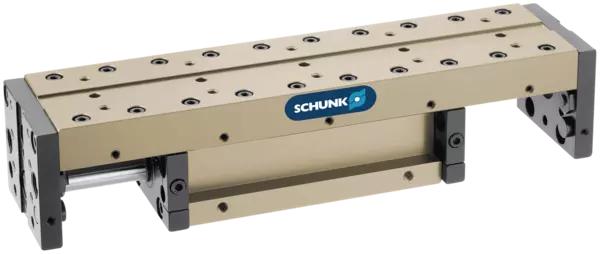

Universallinearmodul

LM

52 Hubvarianten mit bis zu 450 mm Nutzhub

Beschreibung

Linearmodul mit Pneumatikantrieb und spielfrei vorgespannten Kreuzrollen, in Prismenschienen geführt

Vorteile – Ihr Nutzen

Geschlossene Schlittenkonstruktion
für hohe Steifigkeit
Stoßdämpfer und Näherungsschalter integriert in die Projektionsflächen
für vibrationsfreie Bewegungen und Endlagenabfrage
Kompakte Baumaße
für minimierte Störkonturen des Gesamtsystems
Vorgespannte Kreuzrollenführungen
dadurch absolut spielfrei
Hohe Tragzahlen
in allen Lastrichtungen
Mehrere Zwischenpositionen möglich
für maximale Flexibilität in der Anwendung
Standardisierte Befestigungsbohrungen
für vielfältige Kombinationen mit anderen Bausteinen aus dem Montagebaukasten
Absenksperre durch Klemmpatrone realisiert
für Sicherheit bei Notstopps

Optionen und spezielle Informationen

Version Absenksperre
verhindert das Herabfallen des Aufbaus bei plötzlichem Energieverlust.
Dieses Modul ist mit vielen Bausteinen aus dem Systembaukasten standardmäßig kombinierbar. Wir unterstützen Sie gerne.
Lesen Sie mehr Weniger

Digitale Services für LM

Passend zum Produkt LM bieten wir Ihnen verschiedene digitale Services – die passende Ergänzung für höchste Effizienz, Planungs- und Prozesssicherheit.

100 Produkte gefunden

Weitere MerkmaleWeniger Merkmale
LM 25-H025

LM 25-H025

Ident.-Nr. 314050
Versandfertig ab Lager
  • Hub  25 mm
  • Kraft ausfahren  67 N
  • Kraft einfahren  50 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  12 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 25-H042

LM 25-H042

Ident.-Nr. 314051
Versandfertig in 3-6 Tagen
  • Hub  42 mm
  • Kraft ausfahren  67 N
  • Kraft einfahren  50 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  12 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 25-H059

LM 25-H059

Ident.-Nr. 314052
Versandfertig in 3-6 Tagen
  • Hub  59 mm
  • Kraft ausfahren  67 N
  • Kraft einfahren  50 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  12 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H013

LM 50-H013

Ident.-Nr. 314053
Versandfertig in 3-6 Tagen
  • Hub  13 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H025

LM 50-H025

Ident.-Nr. 314054
Versandfertig in 3-6 Tagen
  • Hub  25 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H025-ASP

LM 50-H025-ASP

Ident.-Nr. 314454
Versandfertig ab 11 Arbeitstagen
  • Hub  25 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H038

LM 50-H038

Ident.-Nr. 314055
Versandfertig in 3-6 Tagen
  • Hub  38 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H038-ASP

LM 50-H038-ASP

Ident.-Nr. 314455
Versandfertig ab 11 Arbeitstagen
  • Hub  38 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H050

LM 50-H050

Ident.-Nr. 314056
Versandfertig in 3-6 Tagen
  • Hub  50 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H050-ASP

LM 50-H050-ASP

Ident.-Nr. 314456
Versandfertig ab 11 Arbeitstagen
  • Hub  50 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H063

LM 50-H063

Ident.-Nr. 314057
Versandfertig in 3-6 Tagen
  • Hub  63 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H063-ASP

LM 50-H063-ASP

Ident.-Nr. 314457
Versandfertig ab 11 Arbeitstagen
  • Hub  63 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H075

LM 50-H075

Ident.-Nr. 314058
Versandfertig in 3-6 Tagen
  • Hub  75 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H075-ASP

LM 50-H075-ASP

Ident.-Nr. 314458
Versandfertig ab 11 Arbeitstagen
  • Hub  75 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H088

LM 50-H088

Ident.-Nr. 314059
Versandfertig ab 11 Arbeitstagen
  • Hub  88 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H088-ASP

LM 50-H088-ASP

Ident.-Nr. 314459
Versandfertig ab 11 Arbeitstagen
  • Hub  88 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H100

LM 50-H100

Ident.-Nr. 314060
Versandfertig in 3-6 Tagen
  • Hub  100 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
LM 50-H100-ASP

LM 50-H100-ASP

Ident.-Nr. 314460
Versandfertig ab 11 Arbeitstagen
  • Hub  100 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
