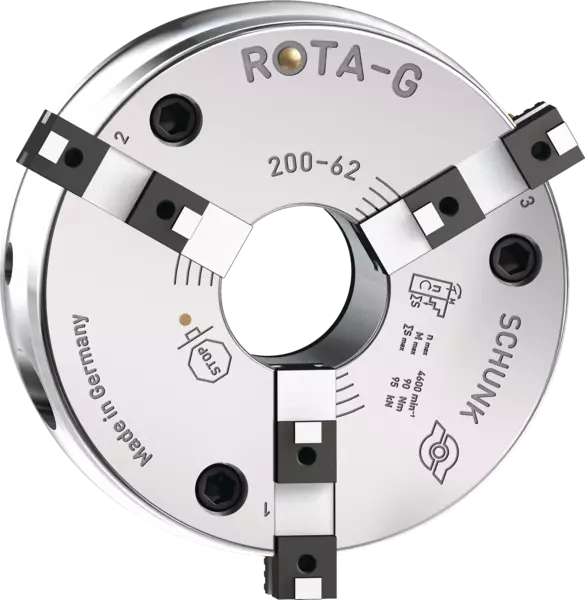

ROTA-G 200-62 Z185-GBK
Placa de torno manual com troca rápida de castanhas
N.º de identificação 815010
Mandrins à serrage manuel standard
Caractéristiques des produits :
Caractéristiques des produits :
- Mandrin à plaque de denture 3 mors
- Système à changement rapide de mors
- Perçage: 62 mm
- Support de broche: Z185
- Interface des mors: Denture droite
- Course par mors : 6.8 mm
- Pas de dent: 4.7 mm
- Force de serrage max.: 95 kN
- Couple de rotation max.: 90 Nm
- Vitesse de rotation max.: 4600 1/min
- Poids: 16.3 kg
Detalhes técnicos
| Typ vřetene | - |
|---|---|
| Velikost vřetene | Z185 |
| Ozubení | Přímé ozubení |
| Max. rychlost otáčení [1/min] | 4600.0 |
| Max. upínací síla [kN] | 95.0 |
| Max. krouticí moment [Nm] | 90.0 |
| Zdvih/čelist [mm] | 6.8 |
| Rozteč zubů [mm] | 4.7 |
| Vlastní hmotnost [kg] | 16.3 |
Diagram upínací síly v otáčkách za minutu
Diagram upínací síly v otáčkách za minutu
- X-axis:
- n [min-1]
- Y-axis:
- Fsp [kN]
- brown
-
SHF 200
- red
-
SFA 200
- yellow
-
GST 201
- purple
-
UVB 200
- green
-
Požadovaná minimální upínací síla Fspmin 33 %
Rozsah dodávky
Sklíčidlo, 1 sada základních čelistí se šrouby, montážní šrouby sklíčidla, aktivační klíč, šroub s očkem a návod k použití
