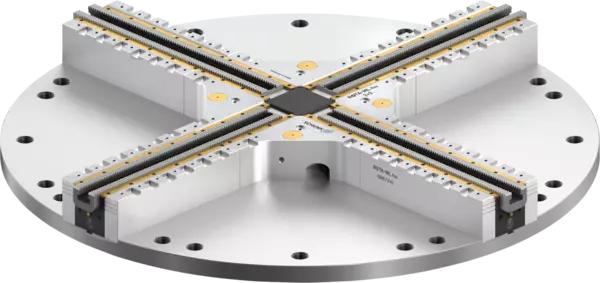

ROTA-ML flex 2+2 1200 M2
Flexibele compenserende klauwplaat met 4 klemmen
IDnr. 1573347
Standaard handmatige klauwplaten
Productkenmerken
Productkenmerken
- Laaggewicht klauwplaat met 4 klemmen
- Centrische compensatie van de tegenoverliggende klemmen
- Consoleplaat: Stersleuf 22,5°/30°/45°
- Kleminterface: Module 2 sleuf 25,5 H7
- Slag per klem: 17.3 mm
- Compenserende slag per klem: 12 mm
- Max. opspankracht: 180 kN
- Max. koppel: 210 Nm
- Max. draaisnelheid: 750 1/min
- Gewicht: 530 kg
Technische gegevens
| Vertanding | Module 2 |
|---|---|
| Max. draaisnelheid [1/min] | 750.0 |
| Max. opspankracht [kN] | 180.0 |
| Max. koppel [Nm] | 210.0 |
| Slag/klauw [mm] | 17.3 |
| Compensatieslag/klem [mm] | 12.0 |
| Gewicht [kg] | 530.0 |
Klemkracht-RPM-diagram
Klemkracht-RPM-diagram
- X-as:
- n [min-1]
- Y-as:
- Fsp [kN]
- brown
-
SP-HB-M 400-500/4
- red
-
SWB-M 400/4
- yellow
-
SWBL-M 400/4
- green
-
Vereiste minimale klemkracht Fspmin 33%
Levering
Boorkop, centreerpen, T-moeren, ratelsleutels met adapter, oogbout, bevestigingsschroeven, moer voor T-gleuven, boringafsluitdeksel, gebruiksaanwijzing; zonder bovenklemmen, zonder vaste aanslagen, zonder afsluitdeksel
