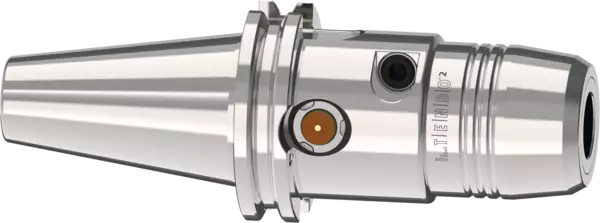

iTENDO² CAT 40 Ø3/4x4"
Sensorischer Werkzeughalter, Komponenten und Zubehör
Ident.-Nr. 1495390
iTENDO² CAT 40 Ø3/4x4"
- Baureihe: iTENDO²
- Werkzeughalterschnittstelle: CAT 40
- Spanndurchmesser: 3/4"
- Auskraglänge: 101.6 mm
- Rundlaufgenauigkeit: < 0,003 mm bei 2,5 x D
- Wuchtgüte: G2,5 bei 25.000 1/min oder Umax < 1 gmm
- Min. Drehmoment: 310 Nm
- Nicht im Lieferumfang enthalten: Ohne Betätigungsschlüssel
- Voraussetzung: iTENDO² pad oder iTENDO² easy connect notwendig für den Einsatz des iTENDO² Werkzeughalters.
Technische Details
| 기술 | 센서형 툴홀더, 구성품 및 액세서리 |
|---|---|
| 시리즈 | iTENDO² |
| 툴홀더 인터페이스 | CAT 40 |
| 툴홀더 표준 | ASME B5.50 |
| 클램핑 지름 D1 | 3/4" |
| D2 [mm] | 44.45 |
| D3 [mm] | 49.0 |
| D6 [mm] | 38.9 |
| 투영 길이 L1 [mm] | 101.6 |
| L2 [mm] | 51.0 |
| L3 [mm] | 8.0 |
| L4 [mm] | 43.4 |
| L5 [mm] | 82.5 |
| G | M8x1 |
| 최소 토크 [Nm] | 310.0 |
| 중량 [kg] | 1.7 |
| 배터리 사용수명 [h] | 10 |
| 가속도 센서* | 100.0 |
| 최대 회전 속도 [1/min] | 30000.0 |
| 외부 냉각/내부 냉각 [bar] | 80.0 |
iTENDO² 패키지와 결합된 경우에만 iTENDO² 툴홀더(예: iTENDO² 패드)
* g=9,81m/s2
* g=9,81m/s2
흔들림 정확도
2.5 x D에서 0.003mm 미만
밸런싱 등급
G2.5 @ 25,000 RPM 또는 Umax < 1 gmm
툴 섕크 품질
h6
중간 슬리브
추가 섕크 지름은 중간 슬리브를 사용하여 클램핑할 수 있습니다.
데이터 캐리어
데이터 캐리어용 보어를 옵션으로 이용 가능
툴홀더 변경
자동화 툴홀더 변경을 위해
길이 조정 나사
축방향 길이 조절을 위한 조정 나사 있음
개별
요청 시 추가 크기 및 맞춤형 디자인 사용 가능
