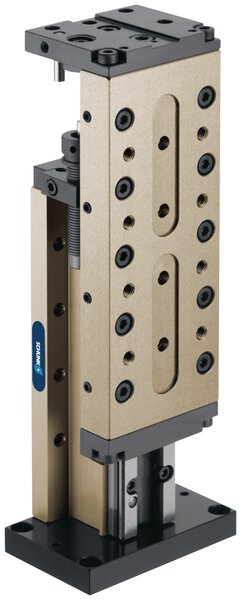

Hubmodul

HLM

Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar

Beschreibung

Hubmodul mit optimierter Baulänge, mit Pneumatikantrieb und spielfrei vorgespannten Kreuzrollen

Vorteile – Ihr Nutzen

Führungsprinzip Kreuzrollen und solide Konstruktion
garantieren hohe Lastaufnahmen und Endlagengenauigkeiten in allen Einbaulagen
Vorgespannte Kreuzrollenführungen
dadurch absolut spielfrei
Hohe Tragzahlen
in allen Lastrichtungen
Standardisierte Befestigungsbohrungen und Anschlussmaße identisch zur LM-Baureihe
für vielfältige Kombinationen mit anderen Bausteinen aus dem Montagebaukasten
Stoßdämpfer und Näherungsschalter integriert in die Projektionsflächen
für vibrationsfreie Bewegungen und Endlagenabfrage
Absenksperre durch Klemmpatrone realisiert
für Sicherheit bei Notstopps

Optionen und spezielle Informationen

Version Absenksperre
verhindert das Herabfallen des Aufbaus bei plötzlichem Energieverlust. Dieses Modul ist mit vielen Bausteinen aus dem Systembaukasten standardmäßig kombinierbar. Wir unterstützen Sie gerne.

Lesen Sie mehr Weniger
Funktionen & Highlights
Anwendungsbeispiele

Digitale Services für HLM

Passend zum Produkt HLM bieten wir Ihnen verschiedene digitale Services – die passende Ergänzung für höchste Effizienz, Planungs- und Prozesssicherheit.

26 Produkte gefunden

Gesetzte Filter
Sortieren nach
Priorität
Weitere MerkmaleWeniger Merkmale
HLM 25-H025

HLM 25-H025

Ident.-Nr. 314580
Anfragen
  • Hub  25 mm
  • Kraft ausfahren  67 N
  • Kraft einfahren  50 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  12 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 25-H042

HLM 25-H042

Ident.-Nr. 314581
Anfragen
  • Hub  42 mm
  • Kraft ausfahren  67 N
  • Kraft einfahren  50 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  12 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 25-H059

HLM 25-H059

Ident.-Nr. 314582
Anfragen
  • Hub  59 mm
  • Kraft ausfahren  67 N
  • Kraft einfahren  50 N
  • Wiederholgenauigkeit  0.01 mm
  • Kolbendurchmesser  12 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 50-H025

HLM 50-H025

Ident.-Nr. 314583
Anfragen
  • Hub  25 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 50-H050

HLM 50-H050

Ident.-Nr. 314584
Anfragen
  • Hub  50 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 50-H050-ASP

HLM 50-H050-ASP

Ident.-Nr. 314585
Anfragen
  • Hub  50 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 50-H075

HLM 50-H075

Ident.-Nr. 314586
Anfragen
  • Hub  75 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 50-H075-ASP

HLM 50-H075-ASP

Ident.-Nr. 314587
Anfragen
  • Hub  75 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 50-H100

HLM 50-H100

Ident.-Nr. 314574
Anfragen
  • Hub  100 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 50-H100-ASP

HLM 50-H100-ASP

Ident.-Nr. 314577
Anfragen
  • Hub  100 mm
  • Kraft ausfahren  120 N
  • Kraft einfahren  103 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  16 mm
  • Stangendurchmesser  6 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 100-H025

HLM 100-H025

Ident.-Nr. 314588
Anfragen
  • Hub  25 mm
  • Kraft ausfahren  294 N
  • Kraft einfahren  247 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  25 mm
  • Stangendurchmesser  10 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 100-H050

HLM 100-H050

Ident.-Nr. 314589
Anfragen
  • Hub  50 mm
  • Kraft ausfahren  294 N
  • Kraft einfahren  247 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  25 mm
  • Stangendurchmesser  10 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 100-H050-ASP

HLM 100-H050-ASP

Ident.-Nr. 314590
Anfragen
  • Hub  50 mm
  • Kraft ausfahren  294 N
  • Kraft einfahren  247 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  25 mm
  • Stangendurchmesser  10 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 100-H075

HLM 100-H075

Ident.-Nr. 314591
Anfragen
  • Hub  75 mm
  • Kraft ausfahren  294 N
  • Kraft einfahren  247 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  25 mm
  • Stangendurchmesser  10 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 100-H075-ASP

HLM 100-H075-ASP

Ident.-Nr. 314592
Anfragen
  • Hub  75 mm
  • Kraft ausfahren  294 N
  • Kraft einfahren  247 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  25 mm
  • Stangendurchmesser  10 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 100-H100

HLM 100-H100

Ident.-Nr. 314593
Anfragen
  • Hub  100 mm
  • Kraft ausfahren  294 N
  • Kraft einfahren  247 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  25 mm
  • Stangendurchmesser  10 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 100-H100-ASP

HLM 100-H100-ASP

Ident.-Nr. 314594
Anfragen
  • Hub  100 mm
  • Kraft ausfahren  294 N
  • Kraft einfahren  247 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  25 mm
  • Stangendurchmesser  10 mm
Mehr Produktinformationen Weniger Produktinformationen
HLM 100-H125

HLM 100-H125

Ident.-Nr. 314575
Anfragen
  • Hub  125 mm
  • Kraft ausfahren  294 N
  • Kraft einfahren  247 N
  • Wiederholgenauigkeit  0.02 mm
  • Kolbendurchmesser  25 mm
  • Stangendurchmesser  10 mm
Mehr Produktinformationen Weniger Produktinformationen

Zubehör für HLM

Die folgenden Komponenten machen das Produkt HLM noch produktiver – die passende Ergänzung für höchste Funktionalität, Flexibilität, Zuverlässigkeit und Prozesssicherheit.

Ersatzteile für HLM

Für höchste Zuverlässigkeit und Langlebigkeit bietet SCHUNK die passende Serviceleistung für das Produkt HLM.
