Beschreibung

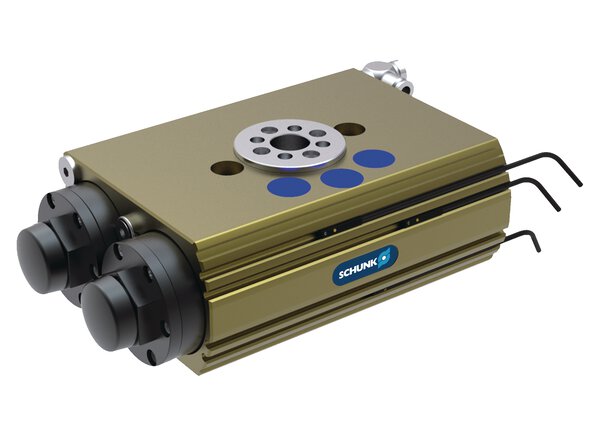

Universell einsetzbare Einheit für pneumatische Schwenk- und Wendebewegungen
Vorteile – Ihr Nutzen
Sauber abgestufte Baureihe mit gleichmäßigem Drehmomentwachstum
für viele Anwendungsfälle ist die richtige Größe als Standardprodukt lieferbar
Schwenkwinkel 90° oder 180° wählbar
absolute Flexibilität bei der Auswahl des Schwenkwinkels, anwendungsspezifische Winkel sind auf Anfrage erhältlich
Endlageneinstellbarkeit
+3°/-3° (klein) oder +3°/-90° (groß) wählbar
Mittelstellung pneumatisch oder verriegelt wählbar
die verriegelte Mittelstellung lässt sich unter Last entriegeln. Aus beiden Arten der Mittelstellung kann immer in jede Richtung weitergeschwenkt werden.
Fluiddurchführung für Gase, Flüssigkeiten und Vakuum nutzbar
dadurch entfallen störende Verschlauchungen
Elektrische Drehdurchführung
für die dauerhaft betriebssichere Durchführung von Sensor und Aktorsignalen, Busdurchführung auf Anfrage erhältlich
Wahlweise elektronische Magnetschalter oder induktive Näherungsschalter
für absolute Variabilität in der Positionsabfrage

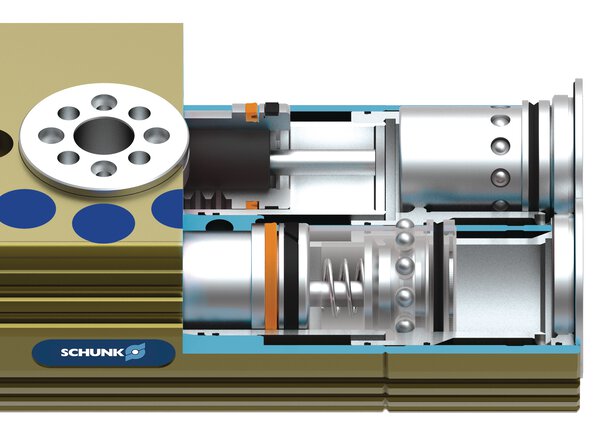

Austauschbare, eingeschraubte Führungshülsen (Laufbuchsen)
ermöglichen die einfache Wartung und schnellen Austausch nach vielen Millionen Zyklen.
Baureihenfortsetzung
nach unten durch die SRU-mini-Baureihe, für ein breites Anwendungsspektrum
Optionen und spezielle Informationen
Für besonders dämpfungsintensive Schwenkbewegungen können auch noch zusätzliche, außenliegende Stoßdämpfer montiert werden. Spezialschwenkwinkel über 180° können, dank der innovativen Hülsentechnik, schnell und preiswert geliefert werden. Bitte sprechen Sie uns an.
Unsere Elektrodurchführungen liefern wir auf Anfrage auch gerne mit M5- bzw. M12-Anschlussbuchsen. Auf Anfrage können die Elektrodurchführungen auch zur Übertragung von Bussignalen verwendet werden.
Beachten Sie bitte, dass für Pneumatik-Aktoren geeignete Not-Aus-Szenarien (z. B. geregeltes Herunterfahren) und Wiederanfahrszenarien (z. B. Druckaufbauventile, geeignete Ventilschaltfolgen) benötigt werden.
Ein ungesteuertes Abtrennen der Druckversorgung kann zu undefinierten Zuständen und Verhalten führen.
