  1. Startseite
  2. Greiftechnik
  3. Winkel-/Radialgreifer
  4. SWG

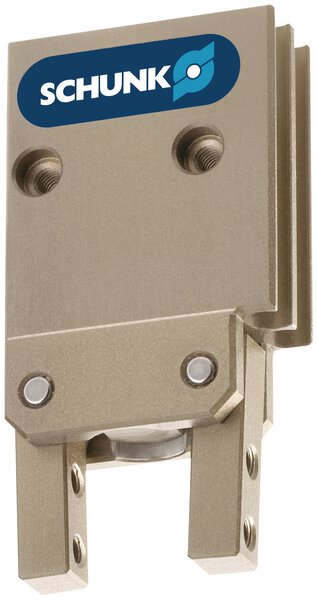

Winkelgreifer

SWG

Bis zu 5 mm schmal
Inhalt bald verfügbar
Inhalt bald verfügbar
Inhalt bald verfügbar

Beschreibung

Schmaler, doppelbeaufschlagter 2-Finger-Winkelgreifer

Vorteile – Ihr Nutzen

Schmale Bauweise
dadurch konstruktive Möglichkeit zur Greiferanordnung in Reihe
Federgestützte Greifkrafterhaltung
hält das Werkstück bei Druckverlust
Keilhakenprinzip
für hohe Kraftübertragung und synchronisiertes Greifen
Leichte und kompakte Bauweise
für platzsparende Handhabung ohne Störkonturen
Abfrage über elektronische Magnetschalter
erfolgt platzsparend in einer Nut des Gehäuses

Optionen und spezielle Informationen

Der Winkelgreifer SWG ist zur Reduzierung der Störkonturen direkt aneinander in Reihe montierbar.

Lesen Sie mehr Weniger
Funktionen & Highlights
Anwendungsbeispiele

Digitale Services für SWG

Passend zum Produkt SWG bieten wir Ihnen verschiedene digitale Services – die passende Ergänzung für höchste Effizienz, Planungs- und Prozesssicherheit.

8 Produkte gefunden

Gesetzte Filter
Sortieren nach
Priorität
Weitere MerkmaleWeniger Merkmale
SWG 10

SWG 10

Ident.-Nr. 305116
Versandfertig in 3-6 Tagen
  • Schließkraft (bei Fingerlänge 0 mm)  4 N
  • Öffnungswinkel pro Backe  15 °
  • Überspannungswinkel pro Backe bis zu  7 °
  • Schließmoment  0.01 Nm
  • Durch Feder erzeugtes Schließmoment  0.0027 Nm
  • Eigenmasse  0.0025 kg
Mehr Produktinformationen Weniger Produktinformationen
SWG 12

SWG 12

Ident.-Nr. 305115
Versandfertig in 3-6 Tagen
  • Schließkraft (bei Fingerlänge 0 mm)  10 N
  • Öffnungswinkel pro Backe  15 °
  • Überspannungswinkel pro Backe bis zu  7 °
  • Schließmoment  0.03 Nm
  • Durch Feder erzeugtes Schließmoment  0.009 Nm
  • Eigenmasse  0.0048 kg
Mehr Produktinformationen Weniger Produktinformationen
SWG 16

SWG 16

Ident.-Nr. 305104
Versandfertig ab Lager
  • Schließkraft (bei Fingerlänge 0 mm)  17 N
  • Öffnungswinkel pro Backe  15 °
  • Überspannungswinkel pro Backe bis zu  7 °
  • Schließmoment  0.058 Nm
  • Durch Feder erzeugtes Schließmoment  0.017 Nm
  • Eigenmasse  0.011 kg
Mehr Produktinformationen Weniger Produktinformationen
SWG 20

SWG 20

Ident.-Nr. 305105
Versandfertig ab Lager
  • Schließkraft (bei Fingerlänge 0 mm)  27 N
  • Öffnungswinkel pro Backe  15 °
  • Überspannungswinkel pro Backe bis zu  7 °
  • Schließmoment  0.11 Nm
  • Durch Feder erzeugtes Schließmoment  0.033 Nm
  • Eigenmasse  0.019 kg
Mehr Produktinformationen Weniger Produktinformationen
SWG 25

SWG 25

Ident.-Nr. 305106
Versandfertig ab Lager
  • Schließkraft (bei Fingerlänge 0 mm)  54 N
  • Öffnungswinkel pro Backe  15 °
  • Überspannungswinkel pro Backe bis zu  7 °
  • Schließmoment  0.28 Nm
  • Durch Feder erzeugtes Schließmoment  0.08 Nm
  • Eigenmasse  0.035 kg
Mehr Produktinformationen Weniger Produktinformationen
SWG 32

SWG 32

Ident.-Nr. 305107
Versandfertig ab Lager
  • Schließkraft (bei Fingerlänge 0 mm)  98 N
  • Öffnungswinkel pro Backe  15 °
  • Überspannungswinkel pro Backe bis zu  7 °
  • Schließmoment  0.62 Nm
  • Durch Feder erzeugtes Schließmoment  0.18 Nm
  • Eigenmasse  0.069 kg
Mehr Produktinformationen Weniger Produktinformationen
SWG 40

SWG 40

Ident.-Nr. 305108
Versandfertig ab Lager
  • Schließkraft (bei Fingerlänge 0 mm)  153 N
  • Öffnungswinkel pro Backe  15 °
  • Überspannungswinkel pro Backe bis zu  7 °
  • Schließmoment  1.2 Nm
  • Durch Feder erzeugtes Schließmoment  0.36 Nm
  • Eigenmasse  0.106 kg
Mehr Produktinformationen Weniger Produktinformationen
SWG 50

SWG 50

Ident.-Nr. 305109
Versandfertig ab Lager
  • Schließkraft (bei Fingerlänge 0 mm)  280 N
  • Öffnungswinkel pro Backe  15 °
  • Überspannungswinkel pro Backe bis zu  7 °
  • Schließmoment  2.8 Nm
  • Durch Feder erzeugtes Schließmoment  0.6 Nm
  • Eigenmasse  0.213 kg
Mehr Produktinformationen Weniger Produktinformationen

Zubehör für SWG

Die folgenden Komponenten machen das Produkt SWG noch produktiver – die passende Ergänzung für höchste Funktionalität, Flexibilität, Zuverlässigkeit und Prozesssicherheit.

Ersatzteile für SWG

Für höchste Zuverlässigkeit und Langlebigkeit bietet SCHUNK die passende Serviceleistung für das Produkt SWG.
