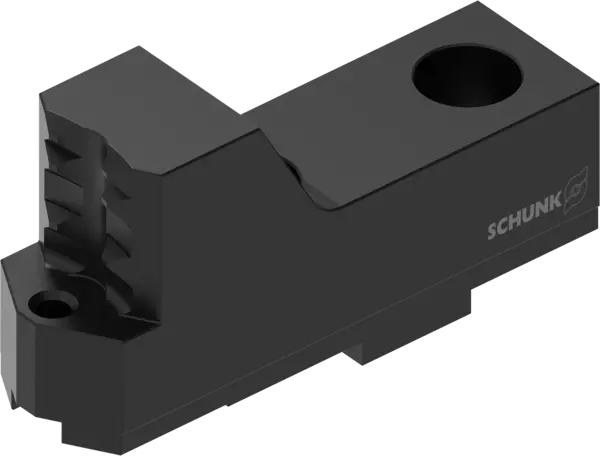

SZKA 263
Harte Krallenbacken für Außenspannung
Ident.-Nr. 139160
SZKA 263, Harte Krallenbacken für Außenspannung
Produktmerkmale:
Produktmerkmale:
- Verzahnung: Kreuzversatz
- Nutbreite: 12 mm
- Stegbreite: 20 mm
- Liefereinheit: 1 Satz = 3 Stück
- Möchten Sie den genauen Spannbereich auf Ihrem Drehfutter wissen oder benötigen Sie einen anderen Spannbereich? Dann klicken Sie auf 'Tools' und nutzen Sie unseren Spannbacken-Quickfinder.
- Möchten Sie die Liefereinheit anpassen (2, 3, 4, 6 Stück)? Klicken Sie auf 'individuelle Spannbacke konfigurieren'
Technische Details
| Groupe de produit | Mors à crocs durs pour le serrage extérieur Technique de serrage |
|---|---|
| Denture | Tenon-rainure |
| Largeur de la fente N [mm] | 12.0 |
| Largeur de l'onglet S [mm] | 20.0 |
| Largeur B [mm] | 30.0 |
| Hauteur H [mm] | 55.0 |
| Hauteur H1 [mm] | 50.0 |
| Longueur L [mm] | 85.0 |
| Profondeur de serrage T [mm] | 25.0 |
| Butée de pièce filetée G | M6 |
| Entre-axe des trous b [mm] | 40.0 |
| Vis | M12 |
| Matériau | Acier 16MnCr5, trempé |
| m/jeu [kg] | 1.54 |
