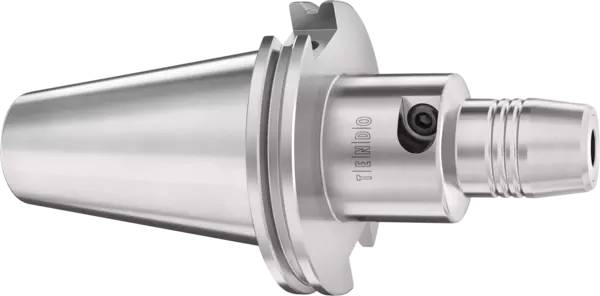

TENDO P CAT 50 Ø1 1/4"x4"
ID 1447957
- 液压刀柄
- 系列: TENDO Platinum
- 刀具夹持接口: CAT 50
- 夹持直径: 1 1/4"
- 突出长度: 101.6 mm
- 回转精度: 2.5 x D 处 < 0.003 mm
- 平衡等级: 转速为 25,000 RPM 时动平衡等级达到 G2.5 或 Umax < 1 gmm
- 最小扭矩: 650 Nm
Technical details
| Tecnologia | Porta-ferramentas de expansão hidráulica |
|---|---|
| Série | TENDO Platinum |
| Interface do porta-ferramentas | CAT 50 |
| Padrão do porta-ferramentas | ASME B5.50 |
| Diâmetro de fixação D1 | 1 1/4" |
| D2 [mm] | 62.0 |
| D3 [mm] | 80.0 |
| D6 [mm] | 55.5 |
| Comprimento de projeção L1 [mm]/[pol.] | 101,6 mm / 4.0" |
| L2 [mm] | 61.0 |
| L3 [mm] | 10.0 |
| L4 [mm] | 38.0 |
| L5 [mm] | 82.55 |
| G | M10x1 |
| Min. torque [Nm] | 650.0 |
| Peso [kg] | 4.7 |
| Com vedação do fluido de refrigeração | sim |
Precisão de concentricidade
< 0,003 mm a 2,5 x D
Grau de balanceamento
G2,5 a 25.000 rpm ou Umax < 1 gmm
Qualidade da haste da ferramenta
h6
Buchas de redução
Diâmetros de haste adicionais podem ser fixados usando buchas de redução
Portadores de dados
Furo para chips de dados disponíveis como padrão
Alterações do porta-ferramentas
Para trocas automáticas de porta-ferramentas
Fornecimento de lubrificante de refrigeração
Fornecimento de lubrificante de refrigeração de acordo com ASME B5.50
Furos para formulário AF são vedados com parafusos de ajuste como segurança de transporte
Parafuso de ajuste de comprimento
Com parafuso de ajuste para ajuste de comprimento axial
Escopo de fornecimento
Não inclui chave de acionamento
Individual
Tamanhos adicionais e designs personalizados estão disponíveis mediante consulta
TENDO Platinum com Cool Flow disponível mediante consulta
