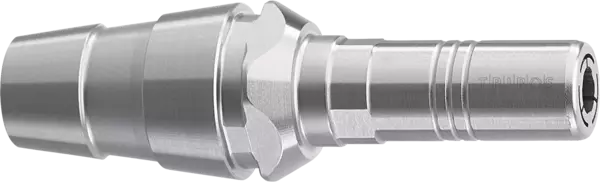

TRIBOS-M ER 16 Ø3/16"x25.5
Polygonal toolholders
ID 1412246
This product is being discontinued and will only be available for a limited period of time.
TRIBOS-M ER 16 Ø3/16"x25.5, Toolholders
- Polygonal toolholders
- Series: TRIBOS-Mini
- Toolholder interface: ER 16
- Clamping diameter: 3/16"
- Projecting length: 31.8 mm
- Run-out accuracy: ≤ 0.01 mm of 2.5 x D
- Min. torque: 3 Nm
Technical details
| Technologie | Polygonspannfutter |
|---|---|
| Baureihe | TRIBOS-Mini |
| Werkzeughalterschnittstelle | ER 16 |
| Werkzeughalternorm | ISO 15488-A |
| Spanndurchmesser D1 | 3/16" |
| ER Spanngröße | ER 16 |
| D2 [mm] | 9.0 |
| D3 [mm] | 10.0 |
| L [mm] | 53.0 |
| Auskraglänge L1 [mm] / [inch] | 31,8 mm / 1.3" |
| L4 [mm] | 22.5 |
| L5 [mm] | 25.5 |
| G | M8x1 |
| Min. Drehmoment [Nm] | 3.0 |
| Gewicht [kg] | 0.3 |
Kompatibel mit allen gängigen ER Spannmuttern
Diese Produktvarianten eignen sich sowohl für Fräs- als auch für Drehzentren
Diese Produktvarianten eignen sich sowohl für Fräs- als auch für Drehzentren
Ausführung
Rotationssymmetrische Bauweise
Rundlaufgenauigkeit
≤ 0,01 mm bei 2,5 x D
Werkzeugschaftqualität
h6
Längenverstellschraube
Ohne Einstellschraube zur axialen Längenverstellung
Tiefenanschlag als Zubehör erhältlich
Kegelausführung
ER-Kegel nach Form A DIN-6388
Weitere ER-Kegelausführung auf Anfrage erhältlich
Individuell
Weitere Größen und kundenspezifische Ausführungen sind auf Anfrage erhältlich
