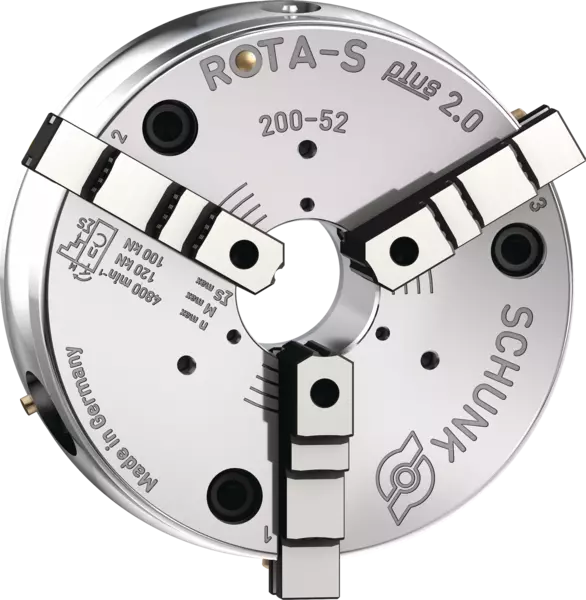

ROTA-S plus 2.0 200-52 A5-VP1
Handspannfutter mit Backenschnellwechsel
Ident.-Nr. 819292
Handspannfutter Standard
Produktmerkmale:
Produktmerkmale:
- 3-Backen-Keilstangen-Futter
- Backenschnellwechselsystem
- Durchgangsbohrung: 52 mm
- Spindelaufnahme: ISO 702-1 Nr. 5
- Backenschnittstelle: Schräge Verzahnung
- Hub pro Backe: 7 mm
- Zahnteilung: 4.8 mm
- Max. Spannkraft: 100 kN
- Max. Drehmoment: 120 Nm
- Max. Drehzahl: 4800 1/min
- Gewicht: 19.3 kg
Technische Details
| スピンドルタイプ | ISO 702-1 |
|---|---|
| スピンドルサイズ | Nr. 5 |
| セレーション | 傾斜セレーション |
| 最大回転速度 [1/min] | 4800.0 |
| 最大把持力 [kN] | 100.0 |
| 最大トルク [Nm] | 120.0 |
| ストローク / ジョー [mm] | 7.0 |
| 歯ピッチ [mm] | 4.8 |
| フランジ付き高さH [mm] | 100.3 |
| 重量 [kg] | 19.3 |
把持力-RPM-図
把持力-RPM-図
- X-Achse:
- n [min-1]
- Y-Achse:
- Fsp [kN]
- brown
-
SHF 200
- red
-
STF 200
- yellow
-
SFA 200
- green
-
必要な最低把持力 Fspmin 33%
納品内容
チャック、取付けネジ付きベースジョー 1 セット、チャック取付けねじ、レンチ 、アイボルト、取扱説明書
