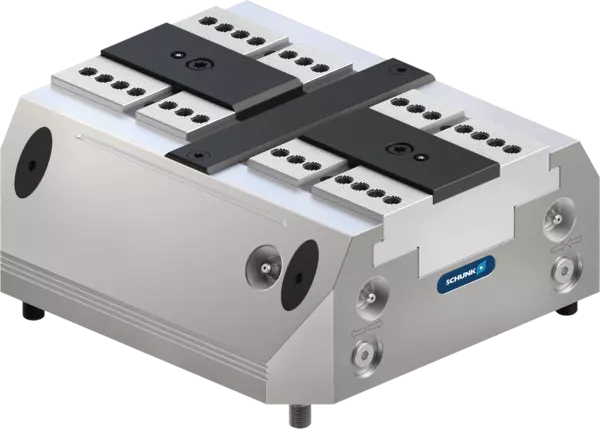

KSP3-F 250-AS-PM
Étaux de serrage pneumatique 2 mors
ID 1433824
Étau de serrage pneumatique version standard
Caractéristiques des produits :
Caractéristiques des produits :
- Étau de serrage 2 mors
- Avec mors fixe
- Course standard
- Amplification de la force de serrage/sécurisation externe
- Interrogation de la position finale pneumatique
- Détection de palette pneumatique
- Mors de base: Denture droite et tenon-rainure
- Dimensions: 250 x 250 x 98,2 mm
- Force de serrage à la pression de service maximale: 37 kN
- Force de serrage supplémentaire résultant du ressort: 10.5 - 20 kN
- Course par mors : 10 mm
- Hauteur de mors max.: 150 mm
- Répétabilité: 0.01 mm
- Pression d'utilisation: 3 - 4 bar
- Consommation d'air par course double à 6 bar: 9100 cm³
- Temps de fermeture/ouverture: 1.6 s
- Poids: 32 kg
Détails techniques
| Corsa per griffa [mm] | 10.0 |
|---|---|
| Forza di serraggio alla massima pressione d'esercizio [kN] | 37.0 |
| Minima forza di serraggio aggiuntiva dal gruppo molle [kN] | 10.5 |
| Massima forza di serraggio aggiuntiva dal gruppo molle [kN] | 20.0 |
| Pressione d'esercizio min. [bar] | 3.0 |
| Pressione di esercizio max. [bar] | 4.0 |
| Precisione di ripetibilità della morsa [mm] | 0.01 |
| Altezza max. ganasce [mm] | 150.0 |
| Distanza H [mm] | 40.0 |
| Consumo d'aria per ogni corsa doppia con 6 bar [cm³] | 9100.0 |
| Tempo di chiusura/apertura [s] | 1.6 |
| Peso [kg] | 32.0 |
La fornitura comprende
Morsa, viti di fissaggio, tappi copri-vite, bussole, viti calibrate, manuale operativo
Forza di serraggio
La forza di serraggio è la somma aritmetica delle forze individuali generatesi all'altezza delle ganasce, distanza "H" alla pressione massima.
Tolleranza di altezza della morsa a vite
±0,04 mm.
Su richiesta sono disponibili blocchi con forza di serraggio della stessa altezza.
Precisione di ripetibilità
Variazioni delle posizioni finali dopo 100 cicli consecutivi.
Manutenzione e riparazione
Per la manutenzione delle morse a vite TANDEM è opportuno utilizzare il nostro grasso speciale LP 410 (ID 0184213)
