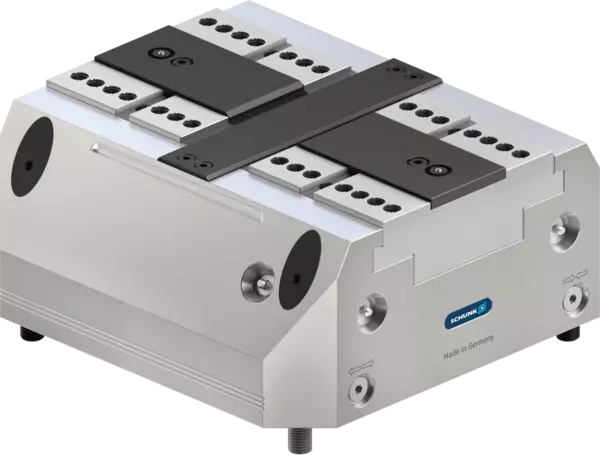

KSP3-F 315-Z-AS-PM
Étaux de serrage pneumatique 2 mors
ID 1496939
Étau de serrage pneumatique version standard
Caractéristiques des produits :
Caractéristiques des produits :
- Étau de serrage 2 mors
- Avec mors fixe
- Course standard
- Alésages de positionnement produits par gabarit
- Interrogation de la position finale pneumatique
- Détection de palette pneumatique
- Mors de base: Denture droite et tenon-rainure
- Dimensions: 315 x 315 x 136 mm
- Force de serrage à la pression de service maximale: 67 kN
- Force de serrage supplémentaire résultant du ressort: 16 - 32.5 kN
- Course par mors : 13 mm
- Hauteur de mors max.: 200 mm
- Répétabilité: 0.01 mm
- Pression d'utilisation: 3 - 4 bar
- Consommation d'air par course double à 6 bar: 21500 cm³
- Temps de fermeture/ouverture: 2 s
- Poids: 70 kg
Détails techniques
| Slag per klem [mm] | 13.0 |
|---|---|
| Klemkracht bij max. bedrijfsdruk [kN] | 67.0 |
| Minimale extra klemkracht dankzij de veermontage [kN] | 16.0 |
| Maximale extra klemkracht dankzij de veermontage [kN] | 32.5 |
| Min. werkdruk [bar] | 3.0 |
| Max. werkdruk [bar] | 4.0 |
| Rondloopnauwkeurigheid van spanner [mm] | 0.01 |
| Max. klemhoogte [mm] | 200.0 |
| Afstand H [mm] | 40.0 |
| Luchtverbruik per dubbele slag bij 6 bar [cm³] | 21500.0 |
| Sluit-/openingstijd [s] | 2.0 |
| Gewicht [kg] | 70.0 |
Levering
Klemkrachtblok, montageschroeven afdekpluggen, klemhulzen, passchroeven, bedieningshandleiding
Klemkracht
Klemkracht is de rekenkundige som van de afzonderlijke krachten die bij maximale druk op de klauwen optreden op afstand "H".
Hoogtetolerantie van de bankschroef
±0,04 mm.
Klemkrachtblokken met dezelfde hoogte zijn op verzoek verkrijgbaar.
Rondloopnauwkeurigheid
Resultaten van de spreiding van de eindstand na 100 opeenvolgende slagen
Onderhoud en reparatie
Voor het onderhoud van TANDEM-klemspanners moet ons speciaal vet LP 410 worden gebruikt (ID 0184213).
