UZB 160
Universelle Zwischenbacke
Ident.-Nr. 300046
Universelle Zwischenbacke UZB, Baugröße: 160, Fingerschnittstelle: PGN-plus 160
- Rastermaß: 4 mm
- Max. Verstellweg: 79 mm
Technische Details
| Max. Verstellweg [mm] | 79 |
|---|---|
| Rastermaß [mm] | 4.0 |
| Eigenmasse [g] | 620.0 |
| Max. zul. Belastungsmoment [Nm] | 235.0 |
| Max. zul. Kraft Fx [N] | 1800.0 |
Der Schlitten der Universellen Zwischenbacke UZB-S ist erst ab der Baugröße 80 als Einzelkomponente erhältlich. Bei kleineren Baugrößen ist das Abziehen des Schlittens nicht möglich.
Charges max.
Diagramme des charges
Charges max.
Le moment de charge max. admissible (M=Fx*l), résultant de la longueur du doigt (l), de la force (Fx), et des charges générées par les accélérations/couples lors de l'application ne doit pas être dépassé. La même règle s'applique à la force max. admissible Fx. Par ailleurs, il est important de prêter attention à la longueur de doigt max. admissible et aux valeurs de charge admissibles de la pince utilisée.

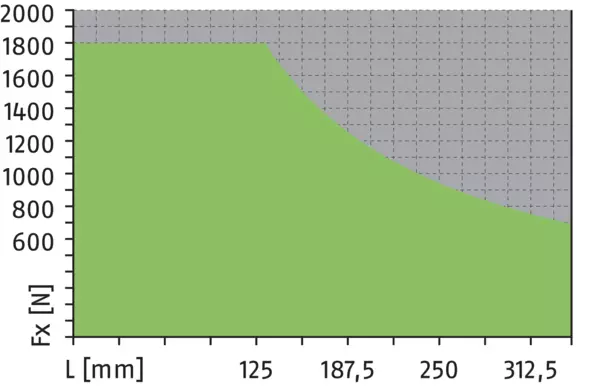

Diagramme des charges
- X-Achse:
- Longueur des doigts
- Y-Achse:
- Force par mors
- Gruene Flaeche
- Plage admissible
- Rote Flaeche
- Plage non admissible
