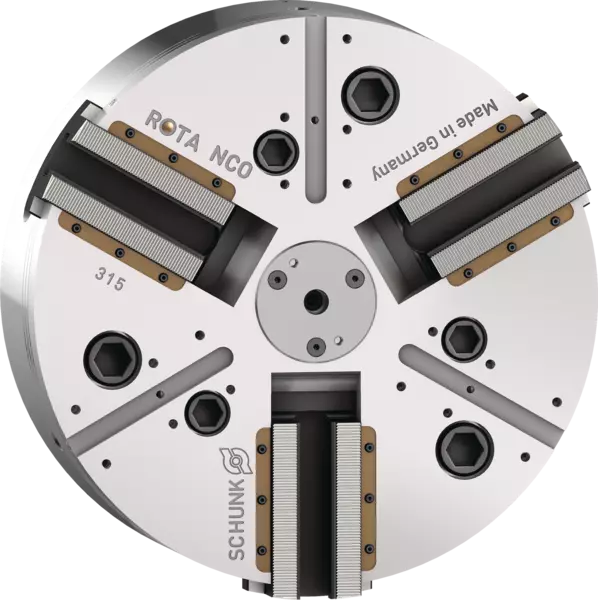

ROTA NCO 315 A8-SV90°
Kraftspannfutter ohne Durchgangsbohrung
Ident.-Nr. 856032
Kraftspannfutter ohne Durchgangsbohrung Standard
Produktmerkmale:
Produktmerkmale:
- 3-Backen-Keilhaken-Futter
- Spindelaufnahme: ISO 702-1 Nr. 8
- Backenschnittstelle: 1/16" x 90° Nut 21H7
- Hub pro Backe: 13 mm
- Kolbenhub: 40 mm
- Max. Spannkraft: 190 kN
- Max. Betätigungskraft: 90 kN
- Max. Drehzahl: 3600 1/min
- Gewicht: 66 kg
Technische Details
| Spindle type | ISO 702-1 |
|---|---|
| Spindle size | Nr. 8 |
| Serration | 1/16" x 90° |
| Max. rotational speed [1/min] | 3600.0 |
| Max. clamping force [kN] | 190.0 |
| Max. actuating force [kN] | 90.0 |
| Stroke/jaw [mm] | 13.0 |
| Piston stroke (H) [mm] | 40.0 |
| Moment of inertia [kgm²] | 0.86 |
| Weight [kg] | 66.0 |
Clamping force-RPM-diagram
Clamping force-RPM-diagram
- X-Achse:
- n [min-1]
- Y-Achse:
- Fsp [kN]
- brown
-
SHB 315
- red
-
SWB 250
- yellow
-
SWB-AL 250
- green
-
Required minimum clamping force Fspmin 33%
Scope of delivery
Chuck, T-nuts or mounting screws for top jaws, chuck mounting screws, eye bolt, and operating manual
