B 110-ARS-50AT10-E-300
- Corsa max.: 7440 mm
- Versione azionamento: 50 AT 10-E
- Forza motrice max.: 2000 N
Specifiche tecniche
| Max. stroke H [mm] | 7440.0 |
|---|---|
| Max. driving force [N] | 2000.0 |
| Repeat accuracy [mm] | ± 0.08 |
| Max. total length [mm] | 8100.0 |
| Max. speed [m/s] | 8.0 |
| Max. acceleration [m/s²] | 60.0 |
| Min. ambient temperature [°C] | 0.0 |
| Max. ambient temperature [°C] | 80.0 |
| Dead weight of base including slide [kg] | 27.0 |
| Additional mass per 100 mm stroke [kg] | 1.2 |
| Weight of slide drive [kg] | 15.0 |
| Guidance system | Roller guide |
| Roll diameter [mm] | 28.0 |
| Drive concept | Belt drive |
| Idle torque [Nm] | 3.5 |
| Moment of inertia [kgm²] | 0.035 |
| Toothed belt type | 50 AT 10-E |
| Traverse path per revolution [mm] | 300.0 |
| Spindle pitch [mm] | 20 |
| Length X [mm] | 660.0 |
| Width Y [mm] | 110.0 |
| Height Z [mm] | 220.0 |
| Moment Mx max. [Nm] | 300.0 |
| Moment My max. [Nm] | 600.0 |
| Moment Mz max. [Nm] | 450.0 |
| Force Fy max. [N] | 2000.0 |
| Force Fz max. [N] | 5000.0 |
| Force -Fz max. [N] | 2500.0 |
| driven slide | yes |
SCHUNK standard spindle supports with noise damping (SAG) reduce the maximum stroke by 10 mm for every 2 SAG.
Please note that the moment of inertia for spindle axes refers to one meter.
Dimensions and maximum loads

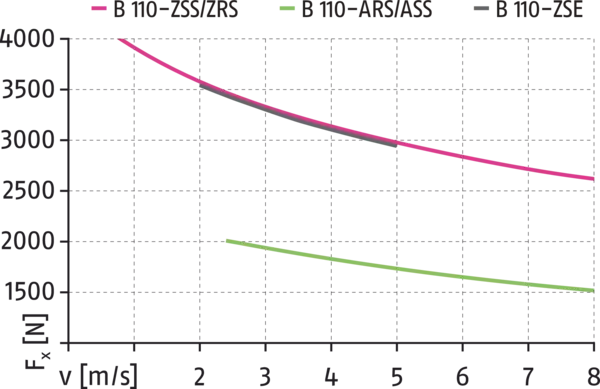

Max. driving force (toothed belt)*
Dimensions and maximum loads
The indicated forces and moments are maximum values for individual loading. If several forces and/or moments are applied at the same time, the maximum permitted individual values will be lower.
Max. driving force (toothed belt)*
- Asse X:
- Speed
- Asse Y:
- Driving force
Informations générales concernant la gamme
Conditions ambiantes
Les modules sont principalement conçus pour des applications dans des conditions ambiantes propres. Veuillez tenir compte du fait que, dans des conditions ambiantes difficiles, la durée de vie des modules peut être raccourcie et que SCHUNK décline pour cela toute garantie. N'hésitez pas à nous contacter.
Course max.
correspond à la course maximale admise. Il convient de tenir compte des distances d'accélération et de freinage ainsi que de la sur-course possible.
Répétabilité
défini comme la dispersion de la position cible après 100 cycles de positionnement successifs dans des conditions constantes.
Accélération et vitesse
Les valeurs indiquées sont les valeurs max. des unités sans charge. Les accélérations et vitesses réelles pour votre application doivent être dimensionnées séparément et peuvent différer des valeurs max.
Choix ou dimensionnement
Un calcul de contrôle de l'unité sélectionnée est nécessaire pour éviter les surcharges. N'hésitez pas à nous contacter.
Principe de fonctionnement
Entraînement par vis à billes ou par courroie dentée, au choix
Entraînement
les servomoteurs de fournisseurs différents peuvent être adaptés sans problème
Profilé
Profilé filé en aluminium avec bande de recouvrement en plastique
Chariot
Chariot en aluminium avec racleur à brosse
Etendue de la livraison
Manuel de montage et d'utilisation et déclaration d'incorporation
Garantie
24 mois
