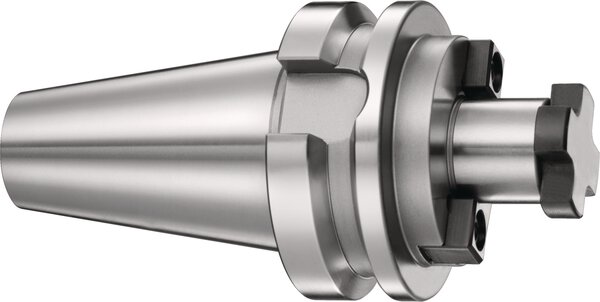

MES BT-DC30 Ø27x35
Arbres porte-fraises Dual Contact
ID 1428100
MES BT-DC30 Ø27x35, Porte-outils
- Arbres porte-fraises Dual Contact
- Gammes: Arbres porte-fraises Dual Contact
- Interface de porte-outils: BT-DC 30
- Diamètre de serrage: 27 mm
- Filetage au diamètre de serrage: M12
- Longueur de projection: 35 mm
- Concentricité: ≤ 0,006 mm mesuré du cône à D1
- Qualité d’équilibrage: G 2,5 à 25 000 tr/min ou Umax < 1 gmm
Détails techniques
| Technologie | Arbres porte-fraises Dual Contact |
|---|---|
| Gammes | Arbres porte-fraises Dual Contact |
| Interface de porte-outils | BT-DC 30 |
| Diamètre de serrage D1 | 27 mm |
| Filetage pour boulon de serrage G | M12 |
| D2 [mm] | 60 |
| Longueur de projection L1 [mm] | 35 |
| L4 [mm] | 13 |
| L11 [mm] | 21 |
| Poids [kg] | 1 |
Version
Pour le serrage de fraises avec rainure transversale
Concentricité
≤ 0,006 mm mesuré du cône à D1
Qualité d’équilibrage
G 2,5 à 25 000 tr/min ou Umax < 1 gmm
Support de données
Alésage pour puce-support de données informatiques en option
Changement de porte-outils
Pour le changement automatique de porte-outils
Alimentation en liquide de coupe
Approvisionnement en liquide de refroidissement conformément à la norme ISO 7388 JD
Contact face
Similaire à la norme DIN ISO 7388-2 JD mais avec un contact face
Version à double contact avec surfaces de travail simultanément plates et coniques
Etendue de la livraison
Avec boulon de serrage
Individuel
D’autres tailles et versions spécifiques sont disponibles sur demande
