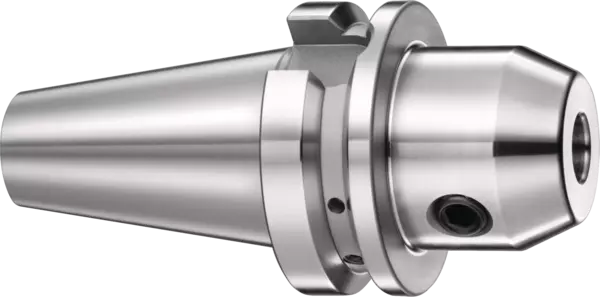

WEL BT-DC 40 Ø20x63
N.º de identificação 1409441
- Porta-fresas WELDON
- Série: WELDON
- Variante Dual Contact
- Interface do porta-ferramentas: BT-DC 40
- Diâmetro de fixação: 20 mm
- Comprimento de projeção: 63 mm
- Precisão de concentricidade: ≤ 0,003 mm medido do cone até D1
- Grau de balanceamento: G2,5 a 25.000 rpm ou Umax < 1 gmm
Detalhes técnicos
| Tecnologia | Porta-fresas WELDON |
|---|---|
| Série | WELDON |
| Interface do porta-ferramentas | BT-DC 40 |
| Diâmetro de fixação D1 | 20 mm |
| D2 [mm] | 52.0 |
| D6 [mm] | 39.5 |
| Comprimento de projeção L1 [mm]/[pol.] | 63 mm / 2.5" |
| L2 [mm] | 53.0 |
| L4 [mm] | 36.0 |
| G1 | M16 |
| Peso [kg] | 1.37 |
| Variante Dual Contact | sim |
| Com vedação do fluido de refrigeração | sim |
| Comprimentos padrão | sim |
Versão
Para ferramentas de fixação com hastes cilíndricas conforme DIN 1835B/6359HB
Precisão de concentricidade
≤ 0,003 mm medido do cone até D1
Grau de balanceamento
G2,5 a 25.000 rpm ou Umax < 1 gmm
Rosca G1
G1 = rosca para parafuso de fixação
Portadores de dados
Furo para suporte de dados como opção
Alterações do porta-ferramentas
Para trocas automáticas de porta-ferramentas
Fornecimento de lubrificante de refrigeração
Fornecimento de lubrificante de refrigeração de acordo com ISO 7388 JD/JF
Furos para o formulário JF são selados para transporte
Contato facial
Semelhante a DIN ISO 7388-2 JD/JF, porém com contato frontal
Versão de contato duplo com faces de apoio cônicas e planas simultâneas
Escopo de fornecimento
Incluindo parafuso de aperto WELDON
Individual
Tamanhos adicionais e designs personalizados estão disponíveis mediante consulta
