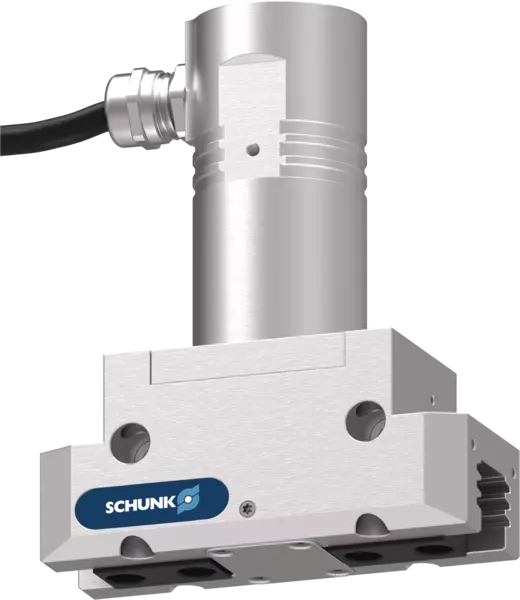

EGN 100-S-SD
ID 37306105
Alternative products:
- Stroke per jaw: 10 mm
- Min. gripping force: 170 N
- Max. gripping force: 720 N
- Power supply: 24 V DC
- Max. total current: 4 A
- Max. ambient temperature: 55 °C
Technical details
| Stroke per jaw [mm] | 10.0 |
|---|---|
| Min. gripping force [N] | 170.0 |
| Max. gripping force [N] | 720.0 |
| Recommended workpiece weight [kg] | 3.6 |
| Max. permissible finger length [mm] | 125.0 |
| Max. permissible weight per finger [kg] | 1.1 |
| Repeat accuracy [mm] | ± 0.01 |
| Min. air purge pressure [bar] | 0.5 |
| Max. air purge pressure [bar] | 1.0 |
| Closing time [s] | 0.35 |
| Opening time [s] | 0.35 |
| Max. speed [mm/s] | 80.0 |
| Max. acceleration [mm/s²] | 1500.0 |
| Weight [kg] | 1.53 |
| Min. ambient temperature [°C] | 5.0 |
| Max. ambient temperature [°C] | 55.0 |
| IP protection class | 64 |
| Length X [mm] | 137.0 |
| Width Y [mm] | 50.0 |
| Height Z [mm] | 154.4 |
| Nominal voltage [V DC] | 24.0 |
| Nominal current [A] | 1.8 |
| Max. current [A] | 4.0 |
| Controller electronics | external |
| Controller type | ECM-EGN100 |
| Communication interface | See controller ECM |
| Moment Mx max. [Nm] | 80.0 |
| Moment My max. [Nm] | 115.0 |
| Moment Mz max. [Nm] | 70.0 |
| Max. axial force Fz max. [N] | 2000.0 |
| Dustproof version | yes |
Dimensions and maximum loads
Maximum permitted finger projection
Gripping force
Speed
Maximum permitted finger projection
Dimensions and maximum loads
The indicated moments and forces are statical values, apply for each base jaw and may appear simultaneously. Loads may additionally occur to the moment produced by the gripping force itself.
Maximum permitted finger projection

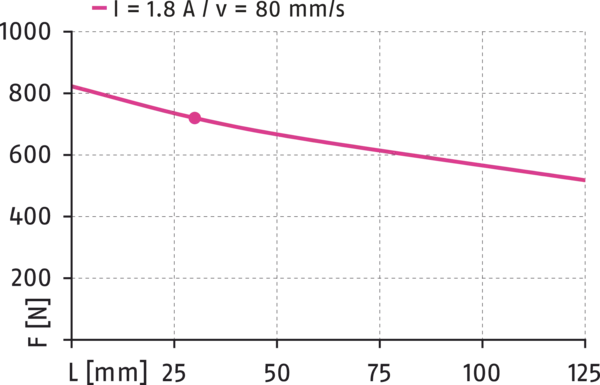

Gripping force
- X-axis:
- Point P - Finger length
- Y-axis:
- Gripping force
Speed
- X-axis:
- Stroke
- Y-axis:
- Speed
Maximum permitted finger projection
The curve applies for stroke version 1. For other versions, the curve must be parallely off-set to the max. permissible finger length.
- green
- Permitted range
- grey
- Inadmissible range
Informazioni generali sulla serie
Forza di presa
è la somma aritmetica della forza individuale applicata a ciascuna ganascia alla distanza P (vedi illustrazione).
Lunghezza delle dita
è misurato dalla superficie di riferimento come la distanza P nella direzione all'asse principale.
Precisione di ripetibilità
È definita come variazione della posizione finale dopo 100 corse consecutive.
Peso del pezzo
è calcolato con presa per attrito, con coefficiente di attrito di 0,1 e con un fattore di sicurezza pari a 2, per evitare una possibile perdita di presa dovuta alla accelerazione della forza di gravità g. Pesi di pezzo maggiori sono permessi in presenza di presa geometrica.
Tempo di chiusura e apertura
I tempi minimi di chiusura ed apertura sono semplicemente i tempi dei movimenti delle dita o griffe base alla massima velocità e accelerazione, senza limitazione di corrente (corrente massima) e nel rispetto delle masse ammissibili per ogni griffa.
Correnti nominali
possono essere applicate costantemente. Per tutte le correnti che superano la corrente nominale fino alla corrente massima tenere conto delle indicazioni nella relativa documentazione del prodotto.
Principio di funzionamento
Cinematica a piani inclinati
Materiale del corpo pinza
Lega di alluminio, rivestita
Materiale delle griffe base
Acciaio
Azionamento
servoelettrico, tramite servomotore Brushless e azionamento del mandrino
Garanzia
24 mesi
Caratteristiche di vita utile
Su richiesta
La fornitura comprende
Pinza con informazioni di sicurezza e kit di accessori con bussole di centraggio per il montaggio della pinza e il fissaggio delle dita. Le istruzioni e il software specifici del prodotto si possono scaricare da schunk.com/downloads-manuals e schunk.com/downloads-software.
