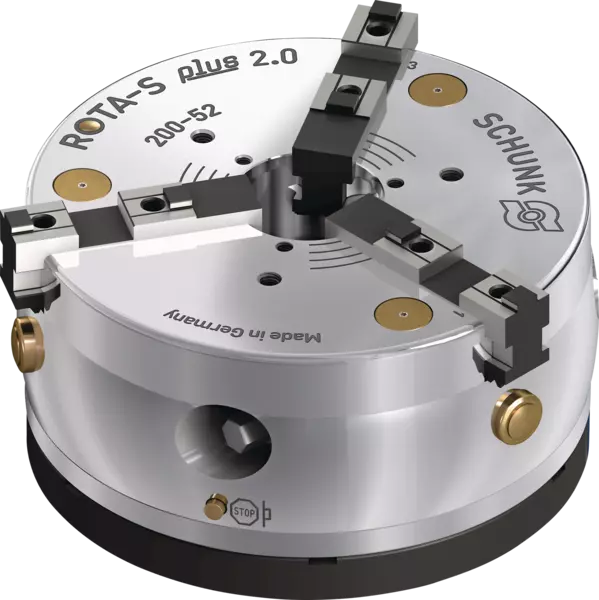

PAL ROTA-S plus 2.0 200-1
Fixação de paletes com dispositivos de fixação
N.º de identificação 471533
Extensão da altura do dispositivo de fixação padrão
Características do produto:
Características do produto:
- Parte superior da placa de torno manual ROTA-S plus 2.0 200 de uma via
- Pino de fixação de uma via inferior SPx 40 com pino de indexação IXB V1
- Dimensões: Ø200 x 112 mm
- Curso por castanha: 7 mm
- Passo dos dentes: 4.8 mm
- Máx. torque: 120 Nm
- Força de fixação máx.: 100 kN
- Peso: 22 kg
Detalhes técnicos
| Diâmetro [mm] | 200.0 |
|---|---|
| Força de fixação máx. [kN] | 100.0 |
| Máx. torque [Nm] | 120.0 |
| Curso por castanha [mm] | 7.0 |
| Peso [kg] | 22.0 |
Escopo de fornecimento
Paletes de fixação, castanhas base com lingueta e ranhura, chave com soquete, pinos de fixação, pinos de indexação, parafuso com olhal, manual de operação; sem castanhas de sobrepor
