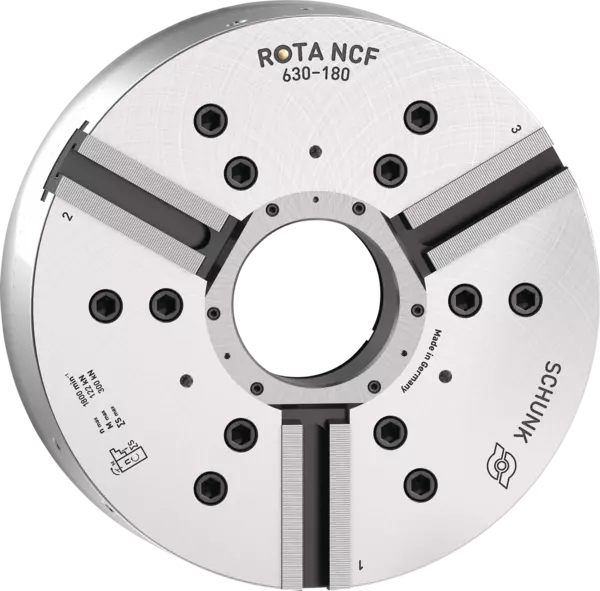

ROTA NCF 630-180 Z520-SV90°
Mandrino autocentrante con foro passante e compensazione della forza centrifuga.
N.º de identificação 854060
Mandrini autocentranti standard con foro passante
Caratteristiche del prodotto:
Caratteristiche del prodotto:
- Mandrino a piani inclinati a 3 ganasce
- Sistema di compensazione della forza centrifuga
- Foro passante: 180 mm
- Supporto del mandrino: Z520
- Interfaccia ganasce: 3/32" x 90° Nut 30H7
- Corsa per griffa: 11.2 mm
- Corsa del pistone: 42 mm
- Forza di serraggio max.: 300 kN
- Forza di azionamento max: 122 kN
- Numero di giri max.: 1800 1/min
- Peso: 365.5 kg
Detalhes técnicos
| Tipo di mandrino | - |
|---|---|
| Dimensioni del mandrino | Z520 |
| Dentatura | 3/32" x 90° |
| Numero di giri max. [1/min] | 1800.0 |
| Forza di serraggio max. [kN] | 300.0 |
| Forza di azionamento max [kN] | 122.0 |
| Corsa/griffa [mm] | 11.2 |
| Corsa del pistone (H) [mm] | 42.0 |
| Momento di inerzia [kgm²] | 19.8 |
| Peso [kg] | 365.5 |
Si prega di controllare la larghezza della cava e di usare i tasselli per scanalature a gradino, se necessari.

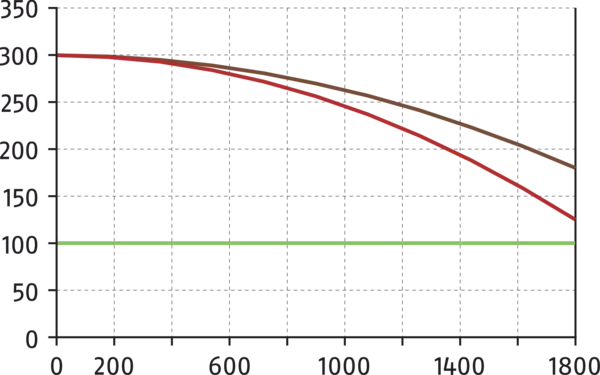

Diagramma forza di serraggio/numero di giri
Diagramma forza di serraggio/numero di giri
- Eixo X:
- n [min-1]
- Eixo Y:
- Fsp [kN]
- brown
-
SP-HB 630
- red
-
SP-WB 630
- green
-
Forza di serraggio minima richiesta Fspmin 33%
Levering
Klauwplaat, T-moeren met schroeven, klauwplaatmontagebouten, montagesleutel voor draaibare schroefdraadring, oogbout en bedieningshandleiding
