AGE-Z 2-050-1
IDnr. 324453
- Compensatie Z: 8 mm
- Gewicht werkstuk: 5 kg
- Kracht Fz max.: 200 N
- Kracht Fd max.: 800 N
- Max. veerkracht: 40 N
Technische gegevens
| Compensatie Z [mm] | 8.0 |
|---|---|
| Aanbevolen handlingsgewicht [kg] | 5.0 |
| Vergrendelingskracht ingetrokken bij 6 bar [N] | 300.0 |
| Vergrendelingskracht uitgeschoven bij 6 bar [N] | 500.0 |
| Max. veerkracht [N] | 20.0 |
| Max. veerkracht [N] | 40.0 |
| Min. werkdruk [bar] | 2.5 |
| Max. werkdruk [bar] | 6.0 |
| Rondloopnauwkeurigheid [mm] | 0.02 |
| Aansluiting aan robotzijde | ISO 9409-1-50-4-M6 |
| Gewicht [kg] | 0.55 |
| Min. omgevingstemperatuur [°C] | 5.0 |
| Max. omgevingstemperatuur [°C] | 60.0 |
| Lengte X [mm] | 64.0 |
| Breedte Y [mm] | 64.0 |
| Hoogte Z [mm] | 53.0 |
| Moment Mx max. [Nm] | 10.0 |
| Moment My max. [Nm] | 10.0 |
| Moment Mz max. [Nm] | 20.0 |
| Kracht Fz max. [N] | 200.0 |
| Max. kracht Fz [N] | 800.0 |
Afmetingen en maximaal toegelaten belasting

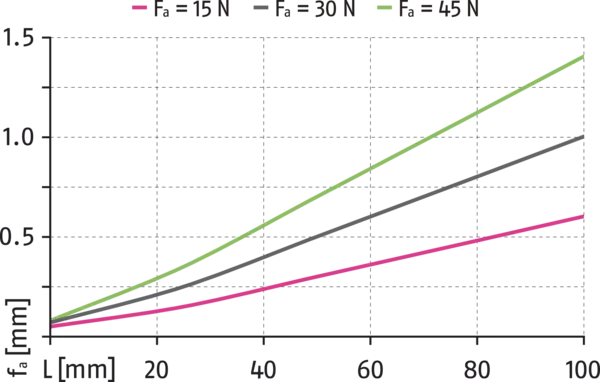

Belastingsdiagram

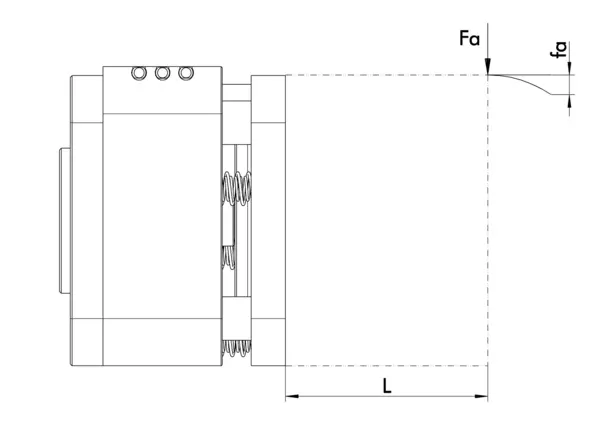

Afwijking

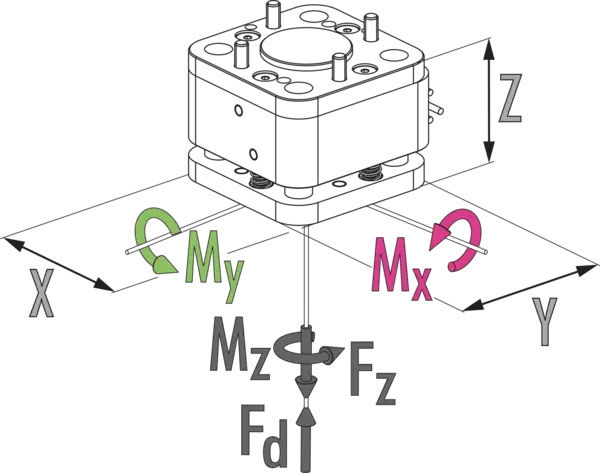

Afmetingen en maximaal toegelaten belasting
Dit is het max. totaal van alle momenten en belastingen (versnellingskrachten en -koppels, proceskrachten enz.) die kunnen inwerken op een compensatie-eenheid om zeker te zijn van een foutloze werking.
Belastingsdiagram
Afwijking
Algemene opmerkingen over de reeks
Ruwe omgevingscondities
Let op: het gebruik onder zware omgevingscondities (bijv. in koelbereik of bij giet- en slijpstof) kan de levensduur van de eenheden aanzienlijk verkorten; hiervoor stellen wij ons niet aansprakelijk. In veel gevallen kunnen we echter wel een oplossing vinden. Neem contact met ons op voor assistentie.
Handlingsgewicht
is het gewicht van de totale belasting die aan de flens is bevestigd. Bij het ontwerpen moet rekening worden gehouden met de toegestane kracht en koppel. Houd er rekening mee dat het overschrijden van het aanbevolen handlingsgewicht de levensduur verkort.
Geleidingssysteem
Kogellagers zonder scope
Bewaking
via magneetschakelaar of inductieve naderingssensor
Aandrijving
pneumatisch, met gefilterde perslucht conform ISO 8573-1:2010 [7:4:4].
Behuizing
harde, geanodiseerde aluminiumlegering, functionele onderdelen gemaakt van gehard staal
Levering
Compensatie-eenheid in de bestelde variant, elementen voor mechanische aansluiting en veiligheidsinformatie. Productspecifieke instructies kunnen gedownload worden op schunk.com/downloads-handleidingen.
Garantie
24 maanden
