GM 105-K
通用型机械手
ID 313077
通用型机械手 GM-L, 尺寸: 105, 气动, 抓取力保持装置: AS
- 单指行程: 22 mm
- 闭合力: 310 N
- 最高环境温度: 60 °C
技术细节
| 单指行程 [mm] | 22.0 |
|---|---|
| 闭合力 [N] | 310.0 |
| 最小弹簧力 [N] | 60.0 |
| 重量 [kg] | 1.08 |
| 建议工件重量 [kg] | 1.25 |
| 每双行程的气缸容量 [cm³] | 30.56 |
| 最小工作压力 [bar] | 5.5 |
| 最大工作压力 [bar] | 8.0 |
| 额定工作压力 [bar] | 6.0 |
| 闭合时间 [s] | 0.15 |
| 打开时间 [s] | 0.15 |
| 最大允许手指长度 [mm] | 130.0 |
| 每个手指的最大允许重量 [kg] | 0.5 |
| IP 防护等级 | 40 |
| 最低环境温度 [°C] | 5.0 |
| 最高环境温度 [°C] | 60.0 |
| 重复精度 [mm] | 0.03 |
| 力矩 Mx max. [Nm] | 7.0 |
| 力矩 My max. [Nm] | 20.0 |
| 力矩 Mz max. [Nm] | 16.0 |
| 最大轴向力 Fz max。 [N] | 300.0 |

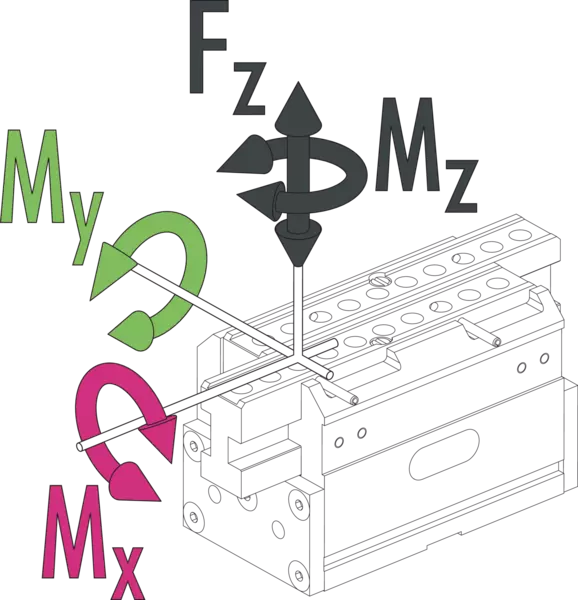

最大负载
最大负载
所示力矩和力为静态值，适用于每个基爪，且可能会同时出现。除抓取力自身产生的力矩外，还可能产生负载。
产品系列的常规说明
抓取力
在距离 P（请参见插图）处施加到每个机械手夹爪的抓取力的算术和。
手指长度
沿主轴方向，从距基准面距离 P 处测得。 在达到额定工作压力之前，适用最大允许手指长度。压力较高时，手指长度必须成比例减小至额定工作压力。
重复精度
定义为 100 个连续行程后极限位置分布。
工件重量
采用摩擦系数 0.1 和安全系数（防止由于重力加速 g 工件滑落） 2 计算压入配合抓取。如果是适形或捕获式抓取，可抓取工件重量则大很多。
闭合/打开时间
仅是基爪的移动时间，不含特定应用的机械手手指。不包括阀门开关时间、软管注入时间或 PLC 反应时间，但是计算周期时必须考虑这些时间。
工作原理
带同步连杆的气动直动式双活塞驱动原理
外壳材料
铝合金，阳极氧化
基爪材料
钢
启动
气动，带符合 ISO 8573-1:2010 [7:4:4] 的过滤压缩空气。
保修期
24 个月
标配范围
完成运行准备，无近位开关支架，无近位开关
抓取力保持
可集成到标准机械手中，无需额外的干扰轮廓
