FTS
Function

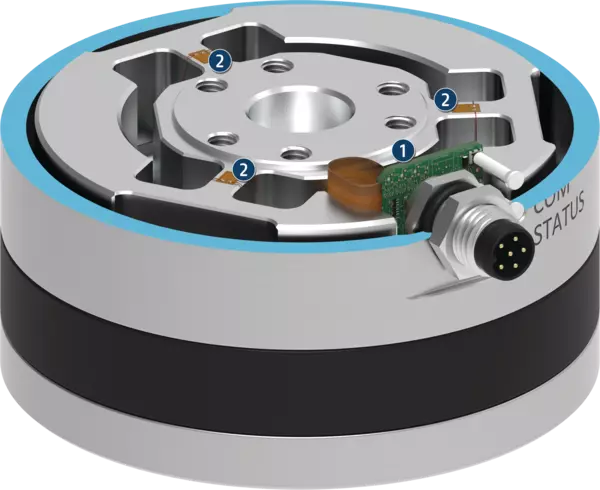

Průřezový diagram
Průřezový diagram
Tenzometry (DMS) 6osých silových/momentových snímačů měří zatížení působící ve všech šesti stupních volnosti (Fx, Fy, Fz, Mx, My a Mz). Signály DMS jsou zesíleny v senzoru.
- 1
-
Elektronika
bez přesahujících obrysů, integrováno v krytu - 2
-
Tenzometrické fólie
v kombinaci s nízkošumovým zpracováním signálu zajišťují vysoké rozlišení a kvalitu signálu.
Standardní adaptéry
Konektivita
Aplikace pro uvedení do provozu v nástroji SCHUNK Control Center
Interface Box FTS IFB
Standardní adaptéry

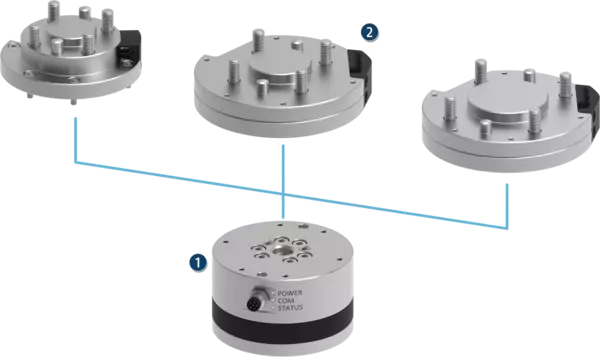

Pro každou velikost snímače nabízíme 3 vhodné standardní mezipříruby pro vhodná rozhraní ISO 9409.
- 1
-
6osý silový/momentový snímač FTS
- 2
-
Mezipříruby podle DIN ISO 9409
Konektivita
Velký počet rozhraní nabízí vynikající příležitost pro flexibilní integraci do řídicích systémů zákazníka.
Aplikace pro uvedení do provozu v nástroji SCHUNK Control Center

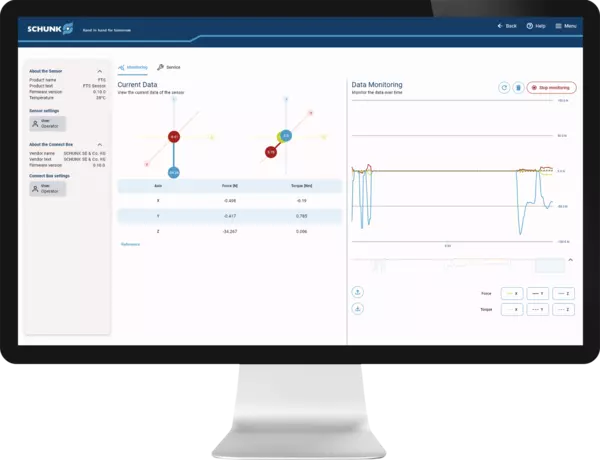

Řídicí centrum SCHUNK Control Center zajišťuje jednoduché uvedení do provozu, parametrizaci a diagnostiku senzorového systému FTS. Uživatelé mohou přímo vizualizovat a ukládat naměřená data. Souřadnicový systém snímače lze přesunout do požadovaného středového bodu nástroje a lze také definovat meze zatížení. Mezi funkce patří navíc konfigurace sítě, aktualizace firmwaru, nastavení parametrů a zálohování, stejně jako komplexní diagnostické možnosti. Aplikace je kompatibilní s Windows a lze ji stáhnout na adrese www.schunk.com/downloads-software.
Interface Box FTS IFB

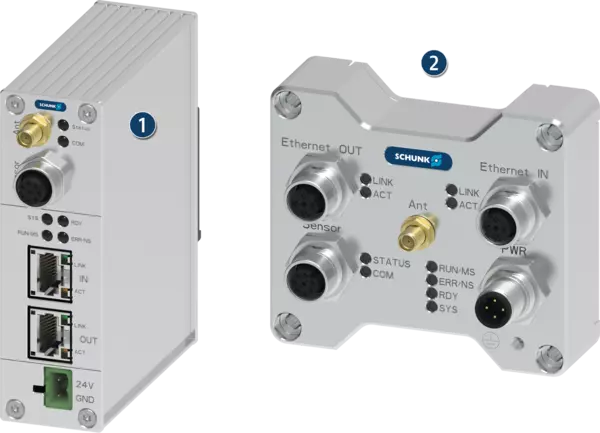

Interface Box je volitelně k dispozici s krytím IP 67. V závislosti na variantě firmwaru může Interface Box komunikovat prostřednictvím jednoho z následujících rozhraní: PROFINET, EtherCAT, EtherNet/IP™.
- 1
-
Interface Box FTS IFB
- 2
-
Interface Box FTS IFB-IP67
Příklad aplikace
Příklad aplikace

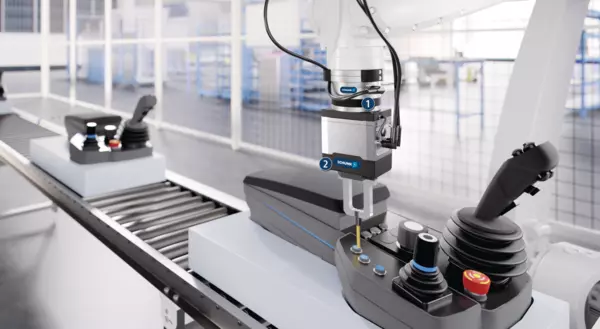

Při haptickém měření se k analýze interakce mezi objektem a okolím používá šestiosý silový/momentový snímač FTS. Snímač je buď integrován přímo do měřicího zařízení, nebo se používá ve spojení s robotickým ramenem, které zajišťuje přesné pohyby a vyvíjení tlaku.
- 1
-
6osý silový/momentový snímač FTS
- 2
-
Univerzální chapadlo EGU
