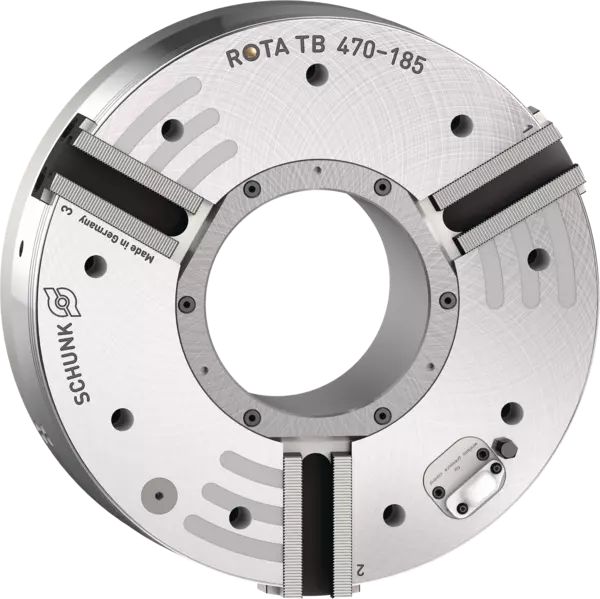

ROTA TB 470-185 Z310-SV90°
Chuck automático de 3 garras neumático
ID 818002
This product has been discontinued and is no longer available.
Plato automático neumático estándar
Información sobre la retirada:
Información sobre la retirada:
- Fecha de fin de venta: 2023-06-30
- Plato de gancho en cuña de 3 mordazas
- Paso de barra: 185 mm
- Portahusillo: Z310
- Interfaz de garras: 1/16" x 90° Nut 25,5H7
- Carrera por mordaza: 7 mm
- Fuerza de sujeción máx. de 6 bar: 115 kN
- Presión de accionamiento máx.: 3 - 8 bar
- Revoluciones máx.: 1700 1/min
- Peso: 158 kg
Technical details
| 主轴类型 | - |
|---|---|
| 主轴尺寸 | Z310 |
| 细齿 | 3/32" x 90° |
| 最大旋转速度 [1/min] | 1700.0 |
| 最大夹紧力（6 bar） [kN] | 115.0 |
| 最小工作压力 [bar] | 3.0 |
| 最大工作压力 [bar] | 8.0 |
| 行程/卡爪 [mm] | 7.0 |
| 6 bar 时每个卡爪行程的耗气量 [l] | 15.1 |
| 惯性矩 [kgm²] | 5.1 |
| 重量 [kg] | 158.0 |
Diagramme de la force de serrage/vitesse de rotation
Diagramme de la force de serrage/vitesse de rotation
- X-axis:
- n [min-1]
- Y-axis:
- Fsp [kN]
- brown
-
SHB 400
- red
-
SWB 400
- green
-
Force de serrage minimale requise Fspmin 33%
