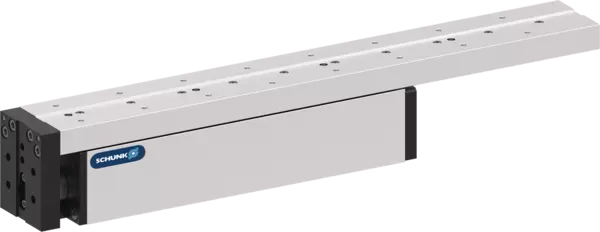

ELS 37-H160-S
Ident.-Nr. 314808
- Carrera máx.: 160 mm
- Fuerza de accionamiento máx.: 150 N
Technische Details
| Carrera máx. [mm] | 160.0 |
|---|---|
| Fuerza de accionamiento máx. [N] | 150.0 |
| Precisión de repetición [mm] | ± 0.01 |
| Velocidad máx. [m/s] | 1.0 |
| Aceleración máx. [m/s²] | 8.5 |
| Temperatura ambiente mín. [°C] | 5.0 |
| Temperatura ambiente máx. [°C] | 80.0 |
| Carga máxima [kg] | 8.0 |
| Peso [kg] | 5.4 |
| Sistema de guía | Perfil guía |
| Concepto de accionamiento | Husillo de accionamiento |
| Par de giro en marcha en vacío [Nm] | 0.64 |
| Momento de inercia [kgm²] | 0.005 |
| Diámetro del husillo [mm] | 12.5 |
| Paso de husillo [mm] | 25.4 |
| Velocidad máx. del husillo [1/min] | 2360.0 |
| Tipo de accionamiento | Siemens 1FK7022 |
| Momento Mx máx. [Nm] | 40.0 |
| Momento My máx. [Nm] | 250.0 |
| Momento Mz máx. [Nm] | 250.0 |
| Holgura N (para carga de momentos) [mm] | 122.0 |
| Fuerza Fy máx. [N] | 3000.0 |
| Fuerza Fz máx. [N] | 3000.0 |
| Fuerza Fz máx. [N] | 3000.0 |
| Versión de motor «S» | sí |
Dimensiones y cargas máximas
Dimensiones y cargas máximas
Las fuerzas y momentos indicados son valores máximos para cargas individuales. Si se aplican varias fuerzas o momentos al mismo tiempo, los máximos valores individuales permitidos serán menores.
Información general sobre la serie
Condiciones ambientales
Los módulos se han diseñado principalmente para su uso en condiciones ambientales limpias. Tenga en cuenta que, la vida útil de los módulos puede acortarse debido al uso en condiciones ambientales difíciles y que SCHUNK, no asume ninguna clase de garantías. Si necesita ayuda, póngase en contacto con nosotros.
Precisión de repetición
se define como la dispersión de la posición final tras 100 ciclos de posicionamiento sucesivos en condiciones constantes.
Aceleración y velocidad
Los valores indicados son valores máximos de las unidadessin carga. Las aceleraciones y velocidades realespara la aplicación deben exponerse por separadoy pueden diferir de los valores máximos.
Diseño o cálculo de control
Se requiere un cálculo de control de la unidad seleccionada, ya que de lo contrario se produce una sobrecarga. Si necesita ayuda, por favor, póngase en contacto con nosotros.
Material de la carcasa
Aleación de aluminio, recubierto
Guía
Perfil guía
Accionamiento
los servomotores de diferentes fabricantes se pueden adaptar sin problemas
Material suministrado
Manual de montaje y de instrucciones con certificado del fabricante
Garantía
24 meses
