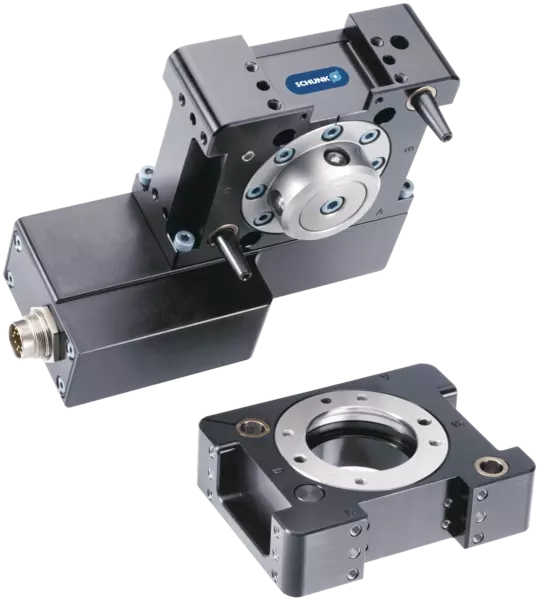

EWK 018-000-000
Ident.-Nr. 1000401
- Kolbenhubabfrage: integriert
- Max. Gesamtzuladung: 18 kg
Technische Details
| Empfohlenes Handlinggewicht [kg] | 18.0 |
|---|---|
| Verriegelungsabfrage | integriert |
| Wiederholgenauigkeit [mm] | 0.015 |
| Eigenmasse [kg] | 1.41 |
| Max. Abstand beim Verriegeln [mm] | 1.0 |
| Max. Spannung [V] | 24.0 |
| Max. Strom [A] | 3.0 |
| Max. zul. XY-Achsversatz [mm] | ± 1 |
| Max. zul. Winkelversatz [°] | ± 0.7 |
| Min. Umgebungstemperatur [°C] | 5.0 |
| Max. Umgebungstemperatur [°C] | 60.0 |
| Länge X [mm] | 111.1 |
| Breite Y [mm] | 145.8 |
| Höhe Z [mm] | 38.9 |
| Moment Mx max. [Nm] | 150.0 |
| Moment My max. [Nm] | 150.0 |
| Moment Mz max. [Nm] | 186.0 |

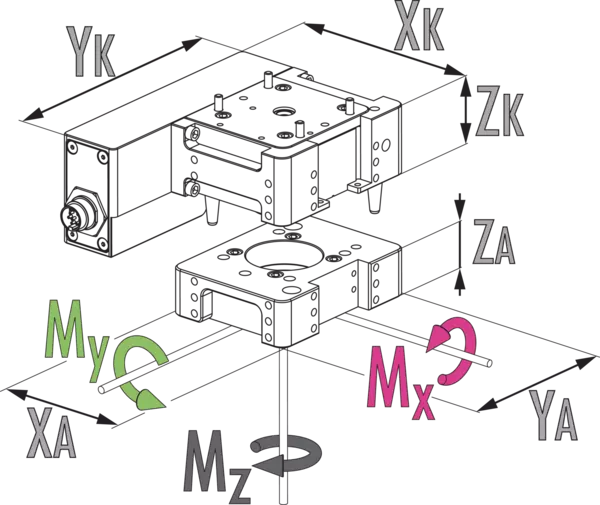

Dimensionen und max. Belastungen
Dimensionen und max. Belastungen
Es handelt sich hierbei um die max. Summe aller Belastungen, die auf das Wechselsystem wirken dürfen, um eine fehlerfreie Funktion zu gewährleisten.
Allgemeine Hinweise zur Baureihe
Extreme Umweltbedingungen
Bitte beachten Sie, dass der Einsatz unter extremen Umweltbedingungen (z. B. im Kühlmittelbereich, bei Guss- oder Schleifstaub) die Lebensdauer dieser Einheiten deutlich reduzieren kann und wir dafür keine Gewährleistung übernehmen können. In vielen Fällen haben wir jedoch eine Lösung parat. Bitte sprechen Sie uns an.
Handlinggewicht
ist das Gewicht der am Flansch angebrachten Gesamtlast. Bei der Auslegung sind die zulässigen Kräfte und Momente zu beachten. Bitte beachten Sie, dass bei Überschreitung des empfohlenen Handlinggewichts die Lebensdauer verkürzt wird.
Betätigung
servoelektrisch, über bürstenlosen DC-Servomotor
Wirkprinzip
über Kolben betätigte Kugeln zur Verriegelung
Medienübertragung
variabel über Durchführungsmodule
Gehäuse
Das Gehäuse besteht aus einer hochfesten, hartbeschichteten Aluminiumlegierung. Die Funktionsteile sind aus gehärtetem Stahl.
Lieferumfang
Befestigungsschrauben
Gewährleistung
24 Monate
