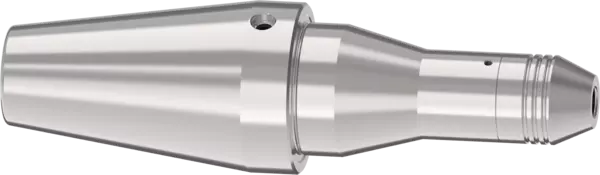

WZS SAACKE SK 50 Ø20x140
Hydrodehnspannfutter mit Druckkraftbetätigung
Ident.-Nr. 206617
WZS SAACKE SK 50 Ø20x140, Werkzeugschleiffutter
- WZS SAACKE SK 50
- Hydrodehnspannfutter mit Druckkraftbetätigung
- Werkzeughalterschnittstelle: ähnlich SK 50
- Spanndurchmesser D1: 20 mm
- Auskraglänge L1: 140 mm
- Rundlaufgenauigkeit: < 0,003 mm bei 2,5 x D
Technische Details
| 기술 | 압축 작동의 유압 확장 툴홀더 |
|---|---|
| 시리즈 | WZS SAACKE SK 50 |
| 툴홀더 인터페이스 | SK 50와 유사함 |
| 클램핑 지름 D1 | 20 mm |
| D2 [mm] | 42.0 |
| D3 [mm] | 54.0 |
| D4 [mm] | 28.0 |
| L2 [mm] | 64.0 |
| L5 [mm] | 5.5 |
| L6 [mm] | 31.5 |
| L7 [mm] | 70.0 |
| L8 [mm] | 120.0 |
| X [mm] | 76.0 |
| 중량 [kg] | 3.6 |
버전
SK 50과 유사한 유압 확장 툴홀더 마운팅
전동식 클램핑 - 스위블 너트로 조임
흔들림 정확도
2.5 x D에서 0.003mm 미만
툴 섕크 품질
h7
중간 슬리브
추가 섕크 지름은 중간 슬리브를 사용하여 클램핑할 수 있습니다.
개별
요청 시 추가 크기 및 맞춤형 디자인 사용 가능
