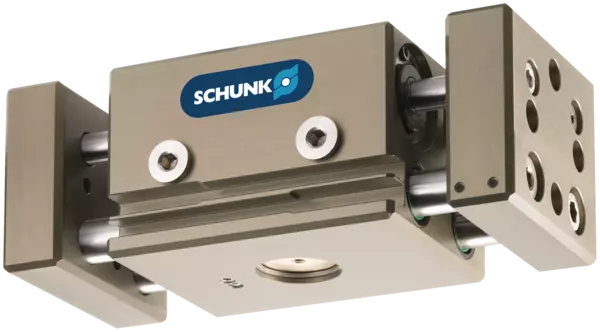

PSH 32-2
Long-stroke gripper
ID 302133
Long-stroke gripper PSH, Size: 32, pneumatic
- Stroke per jaw: 22.5 mm
- Closing force: 750 N
- Opening force: 750 N
- Max. ambient temperature: 90 °C
Technical details
| Stroke per jaw [mm] | 22.5 |
|---|---|
| Closing force [N] | 750.0 |
| Opening force [N] | 750.0 |
| Closing force (with finger lengths of 0 mm) [N] | 810.0 |
| Opening force (with finger lengths of 0 mm) [N] | 810.0 |
| Weight [kg] | 1.8 |
| Recommended workpiece weight [kg] | 3.75 |
| Cylinder volume per double stroke [cm³] | 65.0 |
| Min. operating pressure [bar] | 3.0 |
| Max. operating pressure [bar] | 8.0 |
| Nominal operating pressure [bar] | 6.0 |
| Closing time [s] | 0.12 |
| Opening time [s] | 0.12 |
| Max. permissible finger length [mm] | 170.0 |
| Max. permissible weight per finger [kg] | 1.5 |
| IP protection class | 67 |
| Min. ambient temperature [°C] | 5.0 |
| Max. ambient temperature [°C] | 90.0 |
| Repeat accuracy [mm] | 0.1 |
| Length X [mm] | 133.0 |
| Width Y [mm] | 76.0 |
| Height Z [mm] | 63.0 |
| Moment Mx max. [Nm] | 20.0 |
| Moment My max. [Nm] | 10.0 |
| Moment Mz max. [Nm] | 10.0 |
| Max. axial force Fz max. [N] | 300.0 |
It may take a few 100 gripping cycles until the full gripping force (as indicated in the data table) will be available.
尺寸和最大载荷
最大允许手指投影

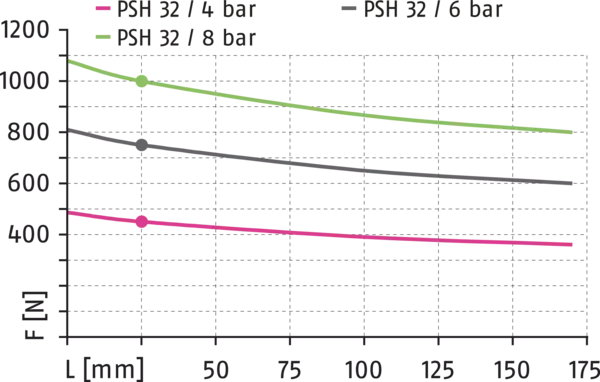

抓取力
最大允许手指投影
尺寸和最大载荷
所示力矩和力为静态值，适用于每个基爪，且可能会同时出现。除抓取力自身产生的力矩外，还可能产生负载。
最大允许手指投影
抓取力
- X-axis:
- P 点 - 手指长度
- Y-axis:
- 抓取力
最大允许手指投影
Lmax 等于最大允许手指长度。请参见技术参数表。
- green
- 允许的范围
- grey
- 不允许的范围
产品系列的常规说明
抓取力
在距离 P（请参见插图）处施加到每个机械手夹爪的抓取力的算术和。
手指长度
沿主轴方向，从距基准面距离 P 处测得。 在达到额定工作压力之前，适用最大允许手指长度。压力较高时，手指长度必须成比例减小至额定工作压力。
重复精度
定义为 100 个连续行程后极限位置分布。
工件重量
采用摩擦系数 0.1 和安全系数（防止由于重力加速 g 工件滑落） 2 计算压入配合抓取。如果是适形或捕获式抓取，可抓取工件重量则大很多。
闭合/打开时间
仅是基爪的移动时间，不含特定应用的机械手手指。不包括阀门开关时间、软管注入时间或 PLC 反应时间，但是计算周期时必须考虑这些时间。
工作原理
齿条和齿轮传动原理
外壳材料
硬质阳极氧化高强度铝
基爪材料
硬质阳极氧化高强度铝
启动
气动，带符合 ISO 8573-1:2010 [7:4:4] 的过滤压缩空气。
保修期
24 个月
使用寿命特性
根据要求
标配范围
定心套、直接接口 O 型圈，装配说明书（含制造商声明的操作手册可从官网下载）
抓取力保持
可以配备 SDV-P 压力保持阀
