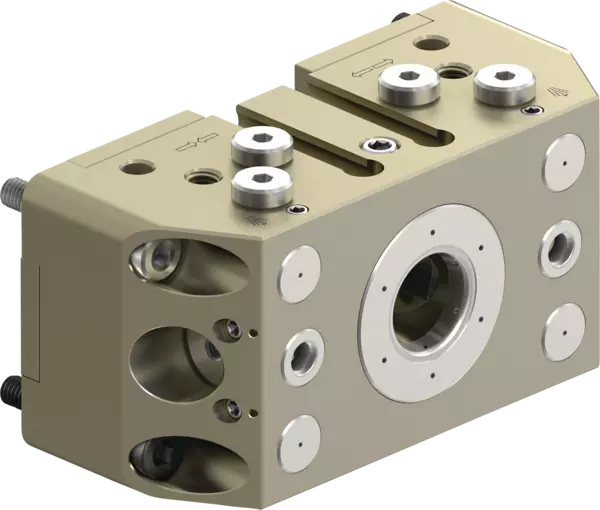

NSR mikro 60
로봇 커플링
Ident.-Nr. 1357111
퀵 체인지 팔렛 시스템의 로봇 모듈
- Spring-loaded system - Pneumatically opening
- 터보 기능
- 통합형 세척 기능
- 치수: 60 x 26,2 x 29 mm
- 풀다운 포스: 0.5 kN
- 터보 포함 풀다운 포스: 1.5 kN
- 최대 모멘트 Mx: 15 Nm
- 최대 모멘트 Mz: 32 Nm
- 반복 정밀도: < 0.02 mm
- 잠금 해제 압력: 6 bar
- 중량: 0.15 kg
Technische Details
| Length [mm] | 60.0 |
|---|---|
| Width [mm] | 26.2 |
| Pull-down force [kN] | 0.5 |
| Pull-down force with turbo [kN] | 1.5 |
| Unlocking pressure [bar] | 6.0 |
| Repeat accuracy [mm] | < 0.02 |
| Moment Mx max. [Nm] | 15.0 |
| Moment Mz max. [Nm] | 32.0 |
| Weight [kg] | 0.15 |
Scope of delivery
Robot module, fastening screws, fitting screws, O-rings, operating manual; without proximity switches
