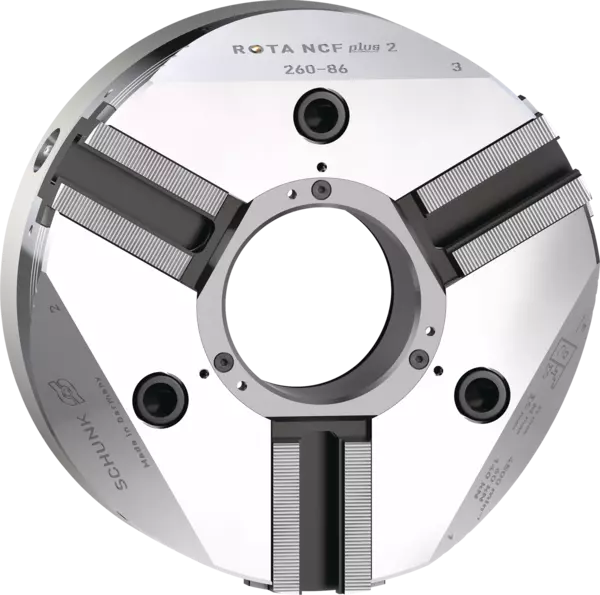

ROTA NCF plus 2 260-86 A8-SV60°
관통 구멍 및 원심력 보상이 있는 파워 선반 척
ID 854129
관통 구멍이 있는 표준 파워 선반 척
제품 특징:
제품 특징:
- 3죠 웨지 후크 척
- Centrifugal force compensation system
- 관통 구멍: 86 mm
- 스핀들 홀더: ISO 702-1 Nr. 8
- 죠 인터페이스: 1,5 mm x 60° Nut 16H7
- 죠당 스트로크: 5.3 mm
- 피스톤 스트로크: 20 mm
- 최대 클램핑 포스: 140 kN
- 최대 구동력: 60 kN
- 최대 회전 속도: 4500 1/min
- 중량: 33 kg
Technical details
| Tipo de husillo | ISO 702-1 |
|---|---|
| Tamaño del husillo | Nr. 8 |
| Dentado | 1.5 mm x 60° |
| Revoluciones máx. [1/min] | 4500.0 |
| Fuerza máx. de sujeción [kN] | 140.0 |
| Fuerza de accionamiento máxima [kN] | 60.0 |
| Carrera/mordaza [mm] | 5.3 |
| Carrera del pistón (H) [mm] | 20.0 |
| Momento de inercia [kgm²] | 0.3 |
| Peso [kg] | 33.0 |
Diagrama de RPM, en función de la fuerza de sujeción
Diagrama de RPM, en función de la fuerza de sujeción
- X-axis:
- n [min-1]
- Y-axis:
- Fsp [kN]
- brown
-
SHB 250
- red
-
SWB 250
- yellow
-
SHB-J 100
- purple
-
KM-WB 110
- green
-
Fuerza de sujeción mínima requerida Fspmin 33 %
Material suministrado
Chuck, tuercas en forma de T con tornillos, tornillos de fijación del mandril, llave de montaje para anillo roscado giratorio, tornillo de cáncamo y manual de instrucciones
