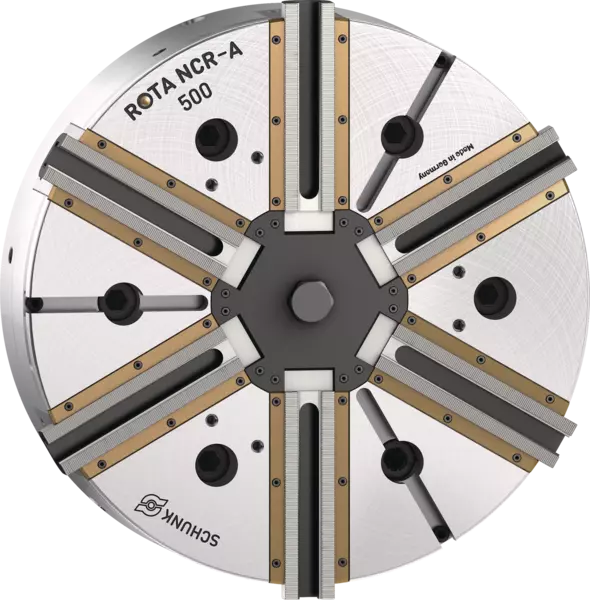

ROTA NCR-A-F 500 Z380-SV90°
Mandrin de tour automatique à 6 mâchoires étanche
ID 1339996
Mandrins de tour automatique standard sans trou de passage
Caractéristiques des produits :
Caractéristiques des produits :
- Mandrins de compensation 6 mors
- Conception étanche
- Dispositif pendulaire à compensation: 2+2+2 mors oscillants par paires
- Support de broche: ISO 702-4 Nr. 15 (Z380)
- Interface des mors: 1/16" x 90° Nut 21H7
- Course par mors : 12 mm
- Course du piston: 30 mm
- Dispositif pendulaire à compensation: ± 2.5 mm
- Force de serrage max.: 125 kN
- Force d'actionnement max.: 65 kN
- Vitesse de rotation max.: 1200 1/min
- Poids: 198 kg
Détails techniques
| Typ vřetene | ISO 702-4 |
|---|---|
| Velikost vřetene | Nr. 15 (Z380) |
| Ozubení | 1/16" x 90° |
| Max. rychlost otáčení [1/min] | 1200.0 |
| Max. upínací síla [kN] | 125.0 |
| Max. aktivační síla [kN] | 65.0 |
| Zdvih/čelist [mm] | 12.0 |
| Zdvih pístu (H) [mm] | 30.0 |
| Kompenzace kyvadla [mm] | ± 2.5 |
| Moment setrvačnosti [kgm²] | 6.0 |
| Vlastní hmotnost [kg] | 198.0 |
Diagram upínací síly v otáčkách za minutu
Diagram upínací síly v otáčkách za minutu
- Axe X:
- n [min-1]
- Axe Y:
- Fsp [kN]
- brown
-
SHB 250
- red
-
SWB 250
- yellow
-
SHB 250*
- purple
-
SWB 250*
- green
-
Požadovaná minimální upínací síla Fspmin 33 %
Rozsah dodávky
Sklíčidlo, T-matice nebo montážní šrouby pro horní čelisti, montážní šrouby sklíčidla, šroub s očkem a provozní návod
Všimněte si diagramu upínací síla/otáčky
Čelisti označené * ukazují poměr upínací síly a otáček s verzí sklíčidla s kompenzací odstředivé síly.
