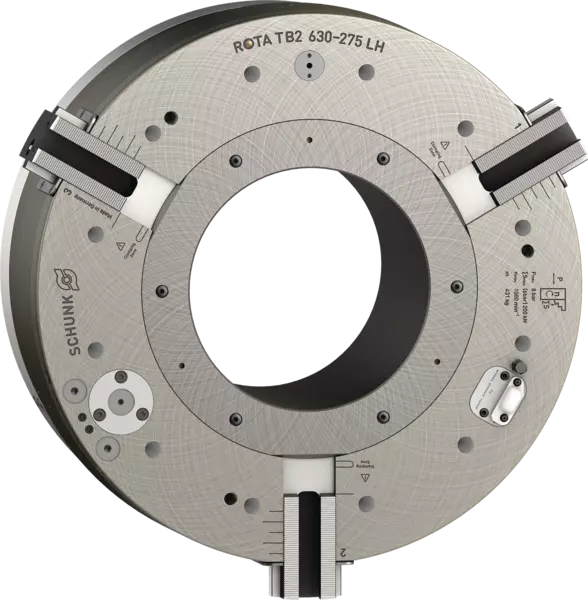

ROTA TB2 630-275 LH Z450-SV90°
Pneumatische 3-Backen Kraftspannfutter mit Eil- und Spannhub
Ident.-Nr. 818225
Dieses Produkt ist abgekündigt und ist nicht mehr erhältlich.
Pneumatisches Kraftspannfutter Standard
- End-of-Sales Datum: 2023-06-30
- Ersetzt durch: 0818325
- 3-Backen-Keilhaken-Futter
- Eil- und Spannhub
- Durchgangsbohrung: 275 mm
- Spindelaufnahme: Z450
- Futterseite: 275 mm (10.83")
- Maschinenseite: 275 mm (10.83")
- Backenschnittstelle: 3/32" x 90° Nut 25,5H7
- Hub pro Backe: 38.1 mm
- Eilhub pro Backe: 28.1 mm
- Spannhub pro Backe: 10 mm
- Max. Spannkraft bei 6 bar: 200 kN
- Max. Betätigungsdruck: 3 - 8 bar
- Max. Drehzahl: 1000 1/min
- Gewicht: 431 kg
Technische Details
| Tipo de husillo | - |
|---|---|
| Tamaño del husillo | Z450 |
| Dentado | 3/32" x 90° |
| Revoluciones máx. [1/min] | 1000.0 |
| Fuerza de sujeción máx. (a 6 bar) [kN] | 200.0 |
| Presión de trabajo mín. [bar] | 3.0 |
| Presión de trabajo máx. [bar] | 8.0 |
| Carrera/mordaza [mm] | 38.1 |
| Carrera rápida/mordaza [mm] | 28.1 |
| Carrera de sujeción/mordaza [mm] | 10.0 |
| Consumo de aire/carrera de mordaza a 6 bar [l] | 63.7 |
| Momento de inercia [kgm²] | 25.5 |
| Peso [kg] | 431.0 |
Diagrama de RPM, en función de la fuerza de sujeción
Diagrama de RPM, en función de la fuerza de sujeción
- X-Achse:
- n [min-1]
- Y-Achse:
- Fsp [kN]
- brown
-
SWB-AL 400
- red
-
SHB 400
- yellow
-
SWB 400
- green
-
Fuerza de sujeción mínima requerida Fspmin 33 %
Material suministrado
Chuck, tuercas para ranuras en T con tornillos, pernos de fijación del chuck, uniones acodadas G 3/8 en el anillo distribuidor, manguitos para la conexión con la unidad de control de aire comprimido eléctrico, tornillo de cáncamo, manual de instrucciones; sin soporte de fijación de anillo distribuidor, sin mordazas superiores
