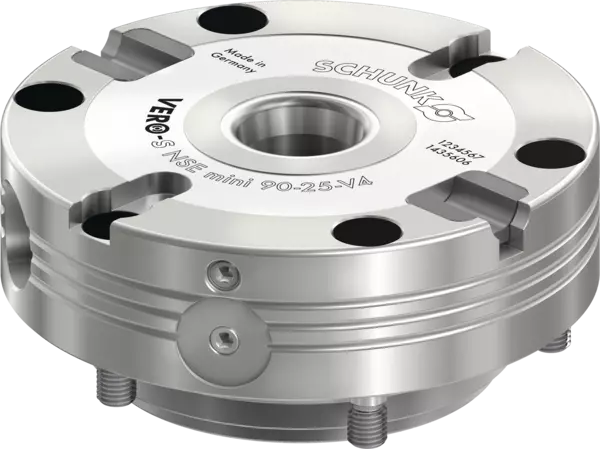

NSE mini 90-25-V4
Modules de bridage
ID 1435606
Module de serrage standard
- Système à ressorts - ouverture pneumatique
- Fonction turbo
- Protection anti-torsion quatre voies 90°
- Surveillance de la pression dynamique de la position du coulisseau de serrage "ouvert"
- Dimensions: Ø90 x 25 mm
- Effort de plaquage: 1.5 kN
- Force de plaquage avec turbo: 6 kN
- Répétabilité: < 0.005 mm
- Pression de déverrouillage: 6 bar
- Poids: 1.3 kg
Détails techniques
| Diameter [mm] | 90.0 |
|---|---|
| Pull-down force [kN] | 1.5 |
| Pull-down force with turbo [kN] | 6.0 |
| Unlocking pressure [bar] | 6.0 |
| Repeat accuracy [mm] | < 0.005 |
| Weight [kg] | 1.3 |
Scope of delivery
Clamping module, mounting screws, fitting screws, O-rings, cover plugs, operating manual; without clamping pins, without indexing pins
