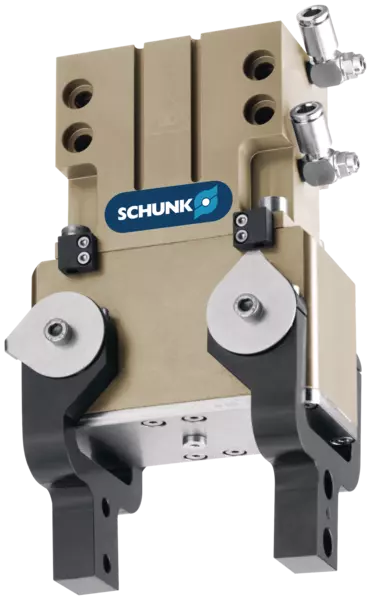

DRG 80-90-AS-HT
방사형 그리퍼
ID 39307109
방사형 그리퍼 DRG, 크기: 80, 공압, 파지력 유지장치 포함: AS, 고온 버전의
- 개방 각도: 90 °
- 폐쇄 시기: 50 Nm
- 최대 주위 온도: 130 °C
Technical details
| 폐쇄력(핑거 길이 0mm) [N] | 1694.0 |
|---|---|
| 죠당 개방 각도 [°] | 90.0 |
| 죠당 폐쇄 각도 [°] | 1.5 |
| 폐쇄 시기 [Nm] | 50.0 |
| 스프링에 의해 생성된 폐쇄 모멘트 [Nm] | 8.1 |
| 중량 [kg] | 2.0 |
| 권고 공작물 중량 [kg] | 3.2 |
| 더블 스트로크당 실린더 용량 [cm³] | 110.0 |
| 최소 작동 압력 [bar] | 4.0 |
| 최대 작동 압력 [bar] | 6.5 |
| 정격 가동 압력 [bar] | 6.0 |
| 폐쇄 시간 [s] | 0.5 |
| 개방 시간 [s] | 0.6 |
| 스프링만 사용 시 폐쇄 시간 [s] | 0.7 |
| 최대 허용 가능 핑거 길이 [mm] | 100.0 |
| 핑거당 최대 허용 무게 [kg] | 0.5 |
| IP 보호등급 | 67 |
| 최소 주위 온도 [°C] | 5.0 |
| 최대 주위 온도 [°C] | 130.0 |
| 반복 정밀도 [mm] | 0.1 |
| 길이 X [mm] | 100.0 |
| 너비 Y [mm] | 71.6 |
| 높이 Z [mm] | 135.5 |
| 모멘트 Mx 최대 [Nm] | 17.5 |
| 모멘트 Mz 최대 [Nm] | 1.6 |
| 최대 축 포스 Fz 최대 [N] | 400.0 |
| 고온 버전 | 예 |
베이스 죠의 개방 각도는 제한될 수 있습니다.
尺寸和最大载荷
最大允许手指投影
파지력, O.D. 그리핑
닫는 순간의 곡선
最大允许手指投影
尺寸和最大载荷
所示力矩和力为静态值，作用于每个基爪，不能同时存在。
最大允许手指投影
파지력, O.D. 그리핑
- X-axis:
- 포인트 P - 핑거 길이
- Y-axis:
- 파지력
닫는 순간의 곡선
- X-axis:
- 개방 각도
- Y-axis:
- 폐쇄 시기
最大允许手指投影
Lmax 等于最大允许手指长度。请参见技术参数表。
- green
- 允许的范围
- grey
- 不允许的范围
产品系列的常规说明
闭合力矩
施加到每个机械手夹爪的抓取力矩的算术和。 张开角度为 0° 时，达到指示的闭合力矩。闭合力矩随张角的变化可参照下图“闭合力矩路线”
手指长度
沿主轴方向，从距基准面距离 P 处测得。
重复精度
定义为 100 个连续行程后极限位置分布。
工件重量
采用摩擦系数 0.1 和安全系数（防止由于重力加速 g 工件滑落） 2 计算压入配合抓取。如果是适形或捕获式抓取，可抓取工件重量则大很多。
闭合/打开时间
仅是基爪的移动时间，不含特定应用的机械手手指。不包括阀门开关时间、软管注入时间或 PLC 反应时间，但是计算周期时必须考虑这些时间。
工作原理
楔式结构
外壳材料
铝合金，阳极氧化
基爪材料
钢
启动
气动，带符合 ISO 8573-1:2010 [7:4:4] 的过滤压缩空气。
保修期
24 个月
使用寿命特性
根据要求
标配范围
所订购的机械手、附件包（定心套筒，用于直接连接的 O 型圈/详细内容请参见操作手册）和安全信息。对应的产品说明书，可以前往 schunk.com/downloads-manuals 下载。
抓取力保持
始终采用弹簧集成，还可通过保压阀 SDV-P 实现
