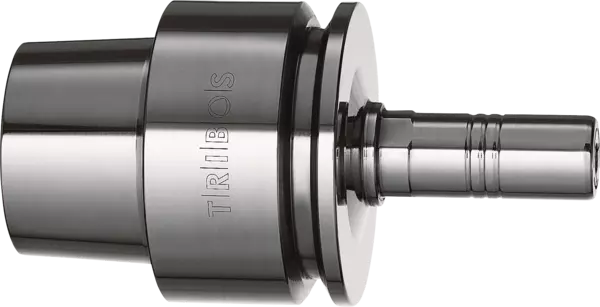

TRIBOS-M HSK-E 32 Ø1x45
Polygonal toolholders
Identifikačné číslo 225760
TRIBOS-M HSK-E 32 Ø1x45, Toolholders
- Polygonal toolholders
- Series: TRIBOS-Mini
- Toolholder interface: HSK-E 32
- Clamping diameter: 1 mm
- Projecting length: 45 mm
- Run-out accuracy: ≤ 0.003 mm at 2.5 x D
- Balancing grade: G2.5 at 25,000 RPM or Umax < 1 gmm
Technické údaje
| Technologie | Polygonale gereedschapshouders |
|---|---|
| Reeksen | TRIBOS-Mini |
| Scheidingvlak met de gereedschaphouder | HSK-E 32 |
| Standaard voor gereedschapshouder | DIN 69893-5 |
| Klemdiameter D1 | 1 mm |
| D2 [mm] | 9.0 |
| D3 [mm] | 11.0 |
| D4 [mm] | 18.8 |
| Uitstekende lengte L1 [mm] [inch] | 45 mm / 1.8" |
| L2 [mm] | 27.2 |
| L4 [mm] | 22.5 |
| L5 [mm] | 23.4 |
| L6 [mm] | 25.0 |
| Gewicht [kg] | 0.13 |
| Standaardlengte | ja |
Variant
Optimaal voor lichte metaalbewerkingen - houd rekening met de radiale krachten
Draaisymmetrisch ontwerp
Uitloopnauwkeurigheid
≤ 0,003 mm bij 2,5 x D
Balanceergraad
G2.5 bij 25.000 tpm of Umax < 1 gmm
Kwaliteit van de gereedschapsschacht
h6
Gegevensdragers
Boorgat voor gegevensdrager optioneel
Wissel van gereedschapshouders
Voor automatische wissel van gereedschapshouders
Koelmiddeltoevoer
Met schroefdraad voor koelvloeistofbuizen
Lengte-instelschroef
Zonder afstelschroef voor de afstelling van de axiale lengte
