ROTA TP 160-38 Z155-SV90°
Placa de torno pneumático de 3 castanhas
N.º de identificação 816135
Placas de torno acionadas pneumaticamente padrão
Características do produto:
Características do produto:
- Placa de gancho em cunha de 3 castanhas
- Através do orifício: 38 mm
- Suporte do fuso: Z155
- Interface de castanha: 1/16" x 90° Nut 14H7
- Curso por castanha: 4.2 mm
- Força de fixação máx. a 6 bar: 39 kN
- Pressão máxima de atuação: 3 - 8 bar
- Máx. RPM 1: 3500 1/min
- Máx. RPM 2: 4200 1/min
- Peso: 23 kg
Detalhes técnicos
| Tipo de fuso | - |
|---|---|
| Tamanho do eixo | Z155 |
| Serração | 1/16" x 90° |
| Horário de abertura/fechamento [s] | 2.0 |
| Máx. RPM 1 [1/min] | 3500.0 |
| Máx. RPM 2 [1/min] | 4200.0 |
| Força de fixação máx. (a 6 bar) [kN] | 39.0 |
| Pressão de operação mínima [bar] | 3.0 |
| Pressão máxima de operação [bar] | 8.0 |
| Curso/castanha [mm] | 4.2 |
| Consumo de ar/curso da castanha a 6 bar [l] | 3.2 |
| Momento de inércia [kgm²] | 0.13 |
| Peso [kg] | 23.0 |

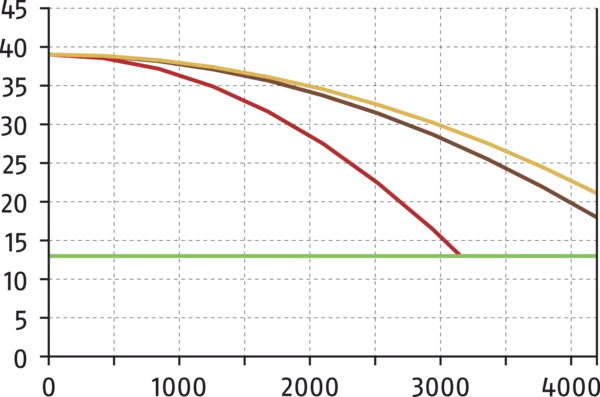

Força de fixação-RPM-diagrama
Força de fixação-RPM-diagrama
- Eixo X:
- n [min-1]
- Eixo Y:
- Fsp [kN]
- brown
-
SHB 165
- red
-
SWB 165
- yellow
-
SWB-AL 165
- green
-
Força de fixação mínima necessária Fspmin 33%
Escopo de fornecimento
Placa, tampa do anel distribuidor, porcas em T com parafusos, parafusos de montagem da placa, 2 junções de cotovelo R 1/4" no anel distribuidor, 1 parafuso de ajuste para posicionar o anel distribuidor, 6 parafusos de montagem de rosca dupla, 2 acoplamentos para conexão ao bloco de comando eletropneumático, anel espaçador, manual de operação; sem suporte de montagem do anel distribuidor, sem castanhas de sobrepor
