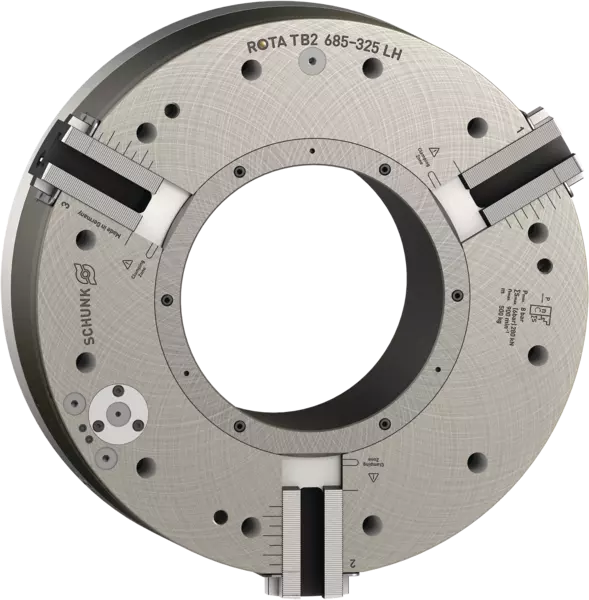

ROTA TB2 685-325 LH Z510-SV90°
Placa de torno pneumático de 3 castanhas com sistema de duplo curso
N.º de identificação 818326
Placas de torno acionadas pneumaticamente padrão
Características do produto:
Características do produto:
- Placa de gancho em cunha de 3 castanhas
- Sistema de duplo curso
- Através do orifício: 325 mm
- Suporte do fuso: Z510
- Lado da placa: 325 mm (12.8")
- Lado da máquina: 325 mm (12.8")
- Interface de castanha: 3/32" x 90° Nut 30H7
- Curso por castanha: 25.4 mm
- Curso rápido para castanha: 16.9 mm
- Curso de fixação por castanha: 8.5 mm
- Força de fixação máx. a 6 bar: 280 kN
- Pressão máxima de atuação: 3 - 8 bar
- Velocidade de rotação máx.: 900 1/min
- Peso: 500 kg
Detalhes técnicos
| Spindle size | Z510 |
|---|---|
| Serration | 3/32" x 90° |
| Max. rotational speed [1/min] | 900.0 |
| Max. clamping force (at 6 bar) [kN] | 280.0 |
| Min. operating pressure [bar] | 3.0 |
| Max. operating pressure [bar] | 8.0 |
| Stroke/jaw [mm] | 25.4 |
| Fast stroke/jaw [mm] | 16.9 |
| Clamping stroke/jaw [mm] | 8.5 |
| Air consumption/jaw stroke at 6 bar [l] | 54.1 |
| Moment of inertia [kgm²] | 37.3 |
| Weight [kg] | 500.0 |

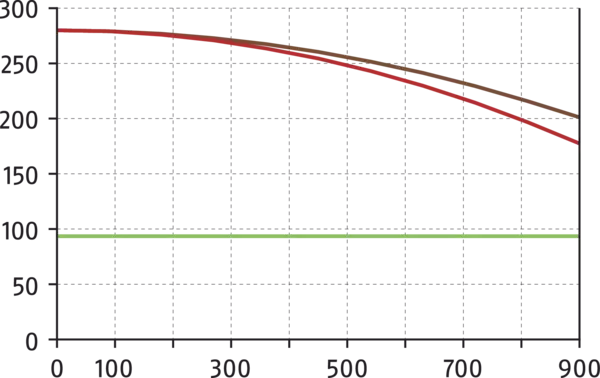

Clamping force-RPM-diagram
Clamping force-RPM-diagram
- Eixo X:
- n [min-1]
- Eixo Y:
- Fsp [kN]
- brown
-
SP-HB 630
- red
-
SP-WB 630
- green
-
Required minimum clamping force Fspmin 33%
Scope of delivery
Chuck, T-nuts with screws, chuck mounting bolts, elbow-unions G 3/8 on the distributor ring, couplings for connection to the electric compressed air control unit, eye bolt, operating manual; without distributor ring mounting bracket, without top jaws
