LOG 40.0-M16x1-M5

Interne gatgrijper

IDnr. 398940

Interne gatgrijper LOG, Maatuitvoering: 40, pneumatisch, Bevestigingsschroefdraad: M16x1, Aansluitschroefdraad voor lucht: M5

Max. omgevingstemperatuur: 80 °C

Download cad-bestand

Technische gegevens

Bevestigingsschroefdraad A	M16x1
Aansluitschroefdraad voor lucht B	M5
Min. werkstukdiameter [mm]	40.0
Max. werkstukdiameter [mm]	44.37

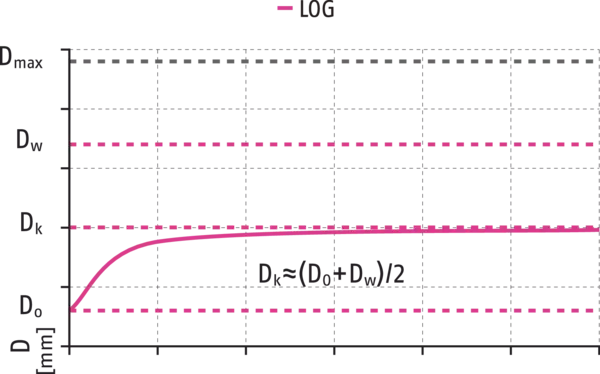

Openingskracht voor Ø Dmin [N]	241.4
Openingskracht voor Ø Dmax [N]	66.7
Gewicht [kg]	0.034
Aanbevolen gewicht werkstuk [kg]	1.23
Cilindervolume per dubbele slag [cm³]	8.21
Max. werkdruk [bar]	6.0
Nominale werkdruk [bar]	6.0
Sluitingstijd [s]	0.08
Openingstijd [s]	0.08
Min. omgevingstemperatuur [°C]	-40.0
Max. omgevingstemperatuur [°C]	80.0
Materiaal behuizing	PA 12
IP-beschermklasse	27
Diameter D [mm]	39.6
Tolerantie Y	± 0,3
Hoogte Z [mm]	47.0
Rondloopnauwkeurigheid Ø V [mm]	0.4
Loodrechtheid W [°]	± 0.75
Moment Mx max. [Nm]	2.0
Moment My max. [Nm]	2.0
Moment Mz max. [Nm]	0.0
Kracht Fx max. [N]	200.0
Force Fy max. [N]	200.0
max. axiale kracht Fz max. [N]	200.0

De grijpkracht kan rechtstreeks worden ingesteld door de werkdruk. Bij een lagere druk dan de nominale werkdruk, kan de volledige slag niet worden gehaald.
De maatindeling varieert steeds met 1 mm. Houd er rekening mee dat de bevestigingsschroefdraad A afhankelijk is van de grootte. (LOG 20-25: M14x1,5; LOG 26-63: M16x1; LOG 64-99: M20x1,5)
Informatie over andere formaten vindt u online.
